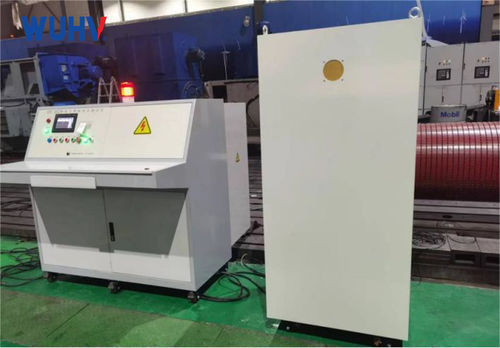

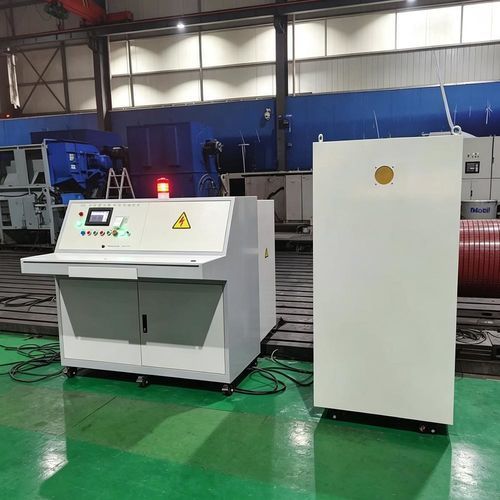

Testador Hipot de alta tensão UHV-316N

CCCAde conformidade elétrica

Introdução do produto
O UHV-316N é um testador inteligente de resistência dielétrica em frequência de rede, adequado para ensaios em motores monofásicos e trifásicos AC/DC, transformadores e bobinas elétricas. Cumpre os requisitos técnicos aplicáveis das normas nacionais e industriais. Apresenta funções completas, operação simples e proteções de segurança integradas. A tensão de saída e a capacidade podem ser personalizadas mediante pedido.

Características do produto

• Interface do utilizador: Ecrã LCD a cores tátil com instruções guiadas e autodiagnóstico para operação intuitiva.
• Armazenamento de parâmetros: Vários grupos de armazenamento para guardar conjuntos de parâmetros de teste e resultados separados.
• Visualização em tempo real: Exibição em tempo real dos valores medidos e das curvas de tensão e corrente de fuga.
• Regulação de tensão e proteção contra sobretensão: Regulação eletrónica da tensão de teste com proteção completa contra sobretensões.
• Saída predefinida e regulação estável: Tensão de saída predefinível; algoritmo de aproximação para atingir o valor definido e manter tensão estável durante a temporização.
• Proteção contra sobrecorrente: Alarme sonoro/visual, corte automático da alta tensão e reposição do regulador se a corrente de fuga exceder o valor definido.
• Deteção de aterramento: Proteção de aterramento em tempo real que proíbe ou termina os testes se o aterramento for instável.
• Impressora integrada: Microimpressora incorporada para impressão de dados de teste e resultados armazenados.

Parâmetros do produto
Modelo: UHV-316N
Tensão máxima de saída: 30kV
Intervalo de saída de tensão: 0,01–30kV, ajustável continuamente
Intervalo de medição de tensão: (5–100)% de 30kV
Precisão de medição de tensão: (5% da leitura + 1 dígito); resolução: 0,01kV
Corrente máxima de saída: 1000mA
Intervalo de saída de corrente: 0,01–1000mA, ajustável continuamente
Intervalo de medição de corrente de fuga: (5–100)% de 100 (comutação automática de gama)
Precisão da corrente de fuga: (5% da leitura + 1 dígito); resolução: 0,01mA
Potência de saída: 30kVA
Circuito de saída: Circuito único (um conjunto de bornes de saída)
Fonte de alimentação: 220V (trifásico) ±5%, 50Hz ±5%
Grupos de armazenamento de parâmetros: 36 grupos
Ponto de início do armazenamento de registos: 1–240 grupos (armazenamento desativado quando definido para 0)
Segurança elétrica: Resistência de isolamento ≥20MΩ entre o terminal de entrada de alimentação e a caixa metálica não energizada; resistência dielétrica: 1,5kV/50Hz durante 1 min sem arco ou falha
Temperatura ambiente: 0~40°C; humidade relativa ≤80%
Estrutura: Armário combinado

Características / especificações técnicas

• Modelo: UHV-316N
• Tensão máxima de saída: 30kV
• Corrente máxima de saída: 1000mA
• Potência de saída: 30kVA
• Intervalo de tensão: 0,01–30kV (contínuo)
• Intervalo de corrente: 0,01–1000mA (contínuo)
• Armazenamento: 36 grupos de parâmetros; armazenamento de registos 1–240 grupos
• Requisito de alimentação: 220V (trifásico) ±5%, 50Hz ±5%
• Condições de operação: 0~40°C, HR ≤80%
