Banco de ensaio de torque UHV-316L

de temperaturade vazamentode resistência

Introdução do produto:

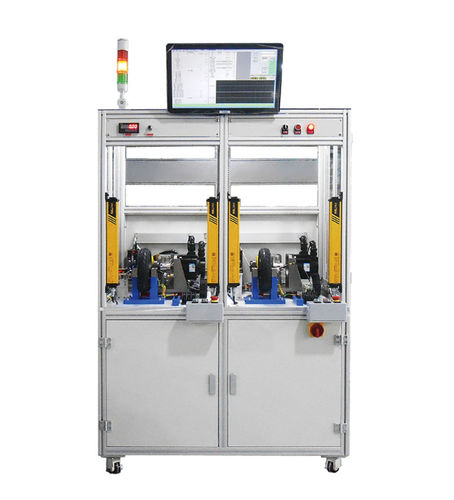

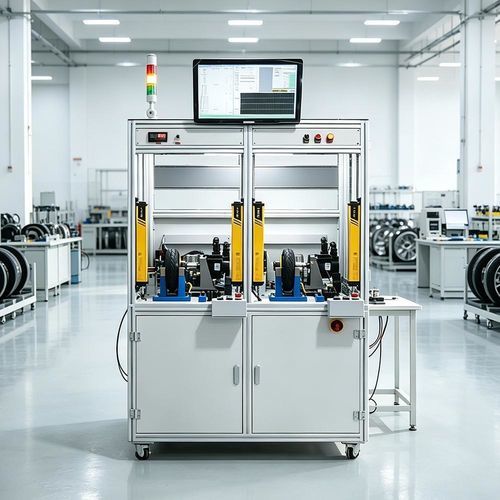

A bancada de ensaio automática UHV-316L foi projetada para o teste elétrico final de motores de cubo de ímã permanente sem pneu, utilizando o furo da válvula para conexão ao dinamômetro. Avalia automaticamente a conformidade com os limites de controlo predefinidos para cada item de teste e gera relatórios completos.

Características do produto:

• Série de testes automática para resistência DC, resistência de isolamento, ensaio sem carga, ensaio de carga e outros parâmetros elétricos e de desempenho essenciais.
• Julgamento automático de qualidade com base em limites configurados; suporte a entrada manual de dados.
• Geração automática de relatórios e armazenamento de dados com funções de consulta para rastreabilidade.
• Configuração de estação única: testa um motor por vez; corrente DC máxima de teste ≤ 300 A.
• Segurança: proteção por entretravamento, alarme audível/visual e parada de emergência.
• Leitura de código integrada para recuperar parâmetros do produto; exportação/armazenamento de dados compatível com MES.
• Motor CA como dispositivo de carga com torque ajustável linearmente e suportes de montagem intercambiáveis para ampla compatibilidade.
• Fixação de motor de libertação rápida adaptada a motores com ligação por furo da válvula.

Itens de teste:

• Inspeção visual: verificação manual da montagem, limpeza e ausência de danos antes da montagem.
• Ensaio sem carga: mede tensão, corrente, velocidade, direção de rotação e potência; inspeção manual de ruído disponível.
• Ensaio de desempenho em carga: curva torque-velocidade, curva potência-velocidade, mapa de eficiência, ensaios de subida de temperatura em diferentes ciclos de serviço e ensaios de sobrecarga selecionáveis.
• Ensaio de rotor bloqueado.
• Ensaio de travagem regenerativa.
• Ensaio de resistência de isolamento.
• Ensaio de força contra-eletromotriz (Back EMF).
• Ensaio de tensão de suportabilidade em frequência de rede.

Parâmetros do produto:
Item de teste | Faixa de medição | Precisão | Observações
Resistência DC | 0.01~1000 Ω | Classe 0.2 |
Resistência de isolamento | DC 500 V / 1~500 MΩ | Classe 5.0 | Dedução automática de ruído de fundo
Tensão de suportabilidade (frequência de rede) | AC 400~2000 V | Classe 2.0 | Tempo de teste 1~60 s ajustável
Corrente de fuga | 1~100 mA | | Dedução automática; proteção contra avaria por ruptura
Medição elétrica - Corrente | DC 1 A~300 A | Classe 0.5 | Corrente DC máxima de teste ≤ 300 A
Medição elétrica - Tensão | DC 10~96 V | |
Ensaio de carga - Velocidade | 0~1000 rpm | Classe 0.5 |
Ensaio de carga - Torque | 1~300 Nm | |

Especificações técnicas:

• Modelo: UHV-316L
• Aplicação: teste elétrico final de motores de cubo de ímã permanente (sem pneu, ligação por furo da válvula)
• Corrente DC máxima de teste: ≤ 300 A
• Faixa de resistência DC: 0.01~1000 Ω (Classe 0.2)
• Resistência de isolamento: DC 500 V, 1~500 MΩ (Classe 5.0) com dedução automática de ruído
• Tensão de suportabilidade: AC 400~2000 V (Classe 2.0), tempo de teste 1~60 s ajustável
• Medição de corrente de fuga: 1~100 mA com dedução de fundo e proteção contra avaria
• Capacidades de medição elétrica: corrente DC 1~300 A (Classe 0.5); tensão DC 10~96 V
• Faixas de ensaio de carga: velocidade 0~1000 rpm (Classe 0.5); torque 1~300 Nm
• Projeto de estação única com motor CA como dispositivo de carga e torque ajustável linearmente
• Segurança: proteção por entretravamento, alarmes audíveis/visuais, parada de emergência
• Funções de dados: aquisição automática, julgamento por software, geração automática de relatórios, armazenamento e consulta de dados, suporte a MES
• Extras: leitura de código integrada; suportes de montagem intercambiáveis para ampla compatibilidade
