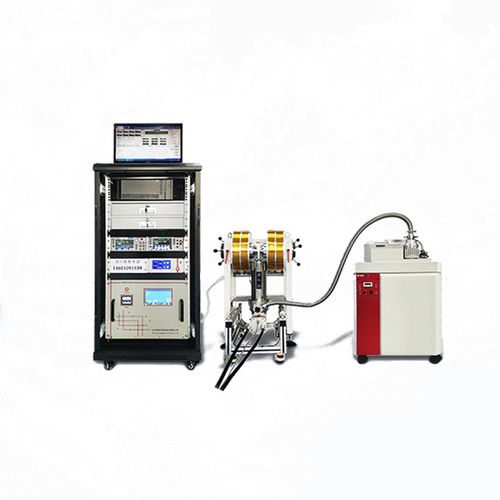

Sistema de medição efeito Hall DX-1000H

de concentricidadede resistividadepara semicondutor

A configuração da medição Hall de alta temperatura DX-1000H é composta por um eletroíman, uma bomba de vácuo, uma câmara de vácuo de alta temperatura, um medidor de Gauss, uma fonte de corrente constante, uma fonte de corrente de eletroíman, um controlador de temperatura, um computador e software. Princípio de funcionamento da Instalação de Medição Hall de Alta Temperatura DX-1000H - A fonte de corrente do eletroíman fornece corrente ao eletroíman para gerar um campo magnético; - O medidor de gauss mede o valor do campo magnético uniforme gerado pelo eletroíman; - Por um lado, a fonte de corrente constante fornece corrente de ensaio à amostra para o ensaio de efeito Hall e, por outro lado, é utilizada para medir a tensão Hall que a amostra retroalimenta; - A amostra a ser testada é colocada numa câmara de vácuo de alta temperatura, fixada por cola de alta temperatura, e utilizada como quatro pontos de teste; - Existem 4 fios da câmara de vácuo de alta temperatura, dois dos quais estão ligados ao controlador de temperatura para medição e controlo da temperatura, o outro é o fio condutor da sonda de alta temperatura ligado ao medidor de Gauss e o outro está ligado ao fio de ligação da amostra Hall à fonte de corrente constante; - O computador está ligado a um medidor de Gauss, a um controlador de temperatura, a uma fonte de corrente constante e a uma fonte de corrente electromagnética, e o software controla os valores da corrente e do campo magnético que passam através da amostra a ser medida e obtém o valor da tensão medida. Materiais testáveis da instalação de medição Hall: - Materiais semicondutores: SiGe, SiC, InAs, InGaAs, InP, AlGaAs, HgCdTe e materiais de ferrite, etc;
