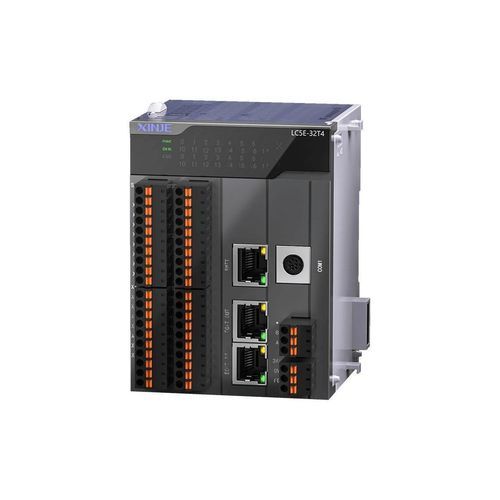

Controlador de fieldbus LC5E-32T4

Visão geral
Compatível com todas as funções XL5E, a série LC5E atua como escravo EtherCAT para interagir com a estação mestre. Suporta comunicação Ethernet, barramento EtherCAT, módulos de expansão à direita e um módulo ED à esquerda. Comunicação em alta velocidade e configuração/expansão flexíveis atendem a diferentes cenários de aplicação e aumentam a eficiência do sistema.

Sincronização contínua — flexível e confiável
A comunicação sincronizada baseada em EtherCAT e a expansão modular permitem controle coordenado entre dispositivos distribuídos, melhorando a precisão temporal e o determinismo do sistema.

Transmissão de dados rápida e estável
A troca de dados entre mestre e escravo é feita via barramento EtherCAT, com tamanho máximo de PDO de entrada/saída de 1280 bytes. Isso acelera a resposta do sistema e aumenta a precisão de controle para integração, aquisição e processamento de dados.

Interação e configuração de dados simplificadas
A configuração por interface possibilita interação rápida de dados mestre/escravo sem programação complexa de instruções. A interface de mapeamento de I/O do mestre lê endereços configurados pelo escravo e exibe intuitivamente a relação de mapeamento entre endereços mestre e escravo.

Controle distribuído para reduzir a carga do mestre
O PLC escravo pode coletar dados do sistema distribuído (temperatura, pressão, vazão, etc.) e enviá-los ao PLC mestre ou ao sistema superior para processamento, distribuindo tarefas de controle e reduzindo a carga de CPU do mestre.

Conectividade completa — flexível e compatível
Porta Ethernet RJ45 padrão para comunicação de alta velocidade. Suporta múltiplos protocolos: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP. Comunicação serial: 1 × RS232 e 1 × RS485. Topologias flexíveis: cabeamento linear e em estrela.

Capacidade de expansão local
LC5E-32T4 suporta expansão de até 16 módulos de expansão à direita e 1 módulo ED à esquerda, abrangendo I/O, analógico, temperatura, pesagem e outros tipos de módulo para atender requisitos de controle multidimensionais.

Funções básicas robustas

• Contagem de alta velocidade 4 canais @ 50 kHz / 80 kHz
• Posicionamento de alta velocidade 4 eixos @ 100 kHz síncrono
• Suporte máximo de I/O: 542 pontos
• Memória de programa: 1 MB
• Suporta download online
• Linguagens de programação: LD e C
• Velocidade de processamento de instruções básicas: 0,01–0,03 μs
• Depuração eficiente e maior estabilidade do sistema
• Terminais plug-in para cabeamento e manutenção rápidos
• Perfil compacto adequado para instalação em espaços reduzidos

Especificações técnicas

• Série: LC5E series EtherCAT slave controller
• Suporte EtherCAT com tamanho máximo de PDO: 1280 bytes
• Ethernet: RJ45 padrão
• Suporte a protocolos: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP
• Portas seriais: 1 × RS232, 1 × RS485
• Expansão local: até 16 módulos de expansão à direita + 1 módulo ED à esquerda (I/O, analógico, temperatura, pesagem, etc.)
• Pontos I/O máximos: 542
• Memória de programa: 1 MB
• Contagem de alta velocidade: 4 canais @ 50 kHz / 80 kHz
• Posicionamento de alta velocidade: 4 eixos @ 100 kHz síncrono
• Velocidade de processamento de instruções: 0,01–0,03 μs
• Linguagens de programação: LD e C
