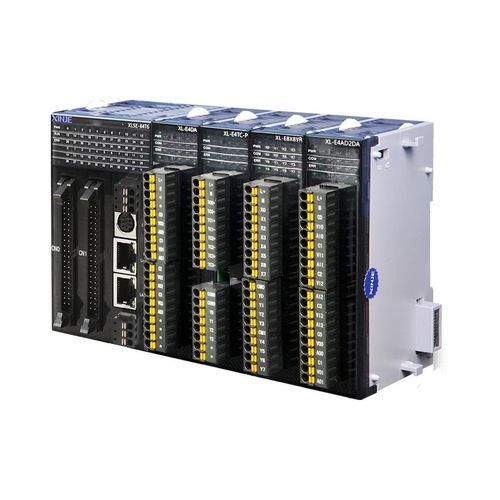

Módulo de expansão de E/S XL series

modularformato compactoindustrial

Visão geral
Módulo de expansão direito para unidades base da série XL. Também pode ser utilizado como módulo remoto em combinação com acopladores de comunicação da série L. A variedade de tipos de módulo atende a diferentes necessidades de aplicação. Cada unidade base suporta de 10 a 16 módulos de expansão no lado direito; um acoplador série L pode ligar até 16 módulos XL.

Principais características

• Compatível com unidades base série XL
• 10–16 módulos de expansão direito por unidade base
• O sistema expandido pode atingir até 576 pontos I/O
• Suportado como I/O remoto com acopladores de comunicação série L
• Diversos tipos de módulos disponíveis para diferentes funções (I/O, controlo de temperatura, pesagem, etc.)

Cenários de aplicação

• Controlo de processos: temperatura, caudal, nível, pressão
• Sistemas de controlo distribuído com topologia de I/O remoto
• Integração em automação de máquinas e supervisão de instalações

Módulo de controlo de temperatura

• Controlo PID por canal
• Suporta auto-ajuste (self-tuning) para simplificar a colocação em serviço
• Projetado para regulação multi-zona em processos industriais

Módulo de pesagem

• Capacidade de pesagem dinâmica para processos em batelada e contínuos
• Pequena pegada e desempenho estável face a variações de temperatura
• Configuração simples para aplicações de pesagem e dosagem (sementes, químicos, cereais, rações)

Especificações técnicas

• Série: módulo de expansão direito série XL
• Compatibilidade: unidades base série XL e acopladores de comunicação série L
• Capacidade de expansão: 10–16 módulos de expansão direito por unidade base
• Pontos I/O máximos por unidade base expandida: até 576 pontos
• Conexão remota: até 16 módulos XL por acoplador série L
• Controlo de temperatura: PID por canal com suporte de auto-ajuste
• Pesagem: pesagem dinâmica, design compacto, desempenho estável em temperatura
