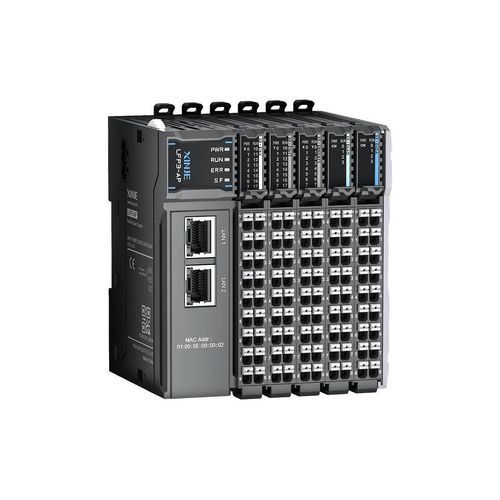

Acoplador Ethernet LF series

EtherCATProfiNetde barramento

Visão geral
O sistema de E/S distribuídas da série LF é composto pelo acoplador de comunicação da série LF e pelos módulos da série XF. Um barramento backplane de alta velocidade entre o acoplador e os módulos proporciona resposta em nível de microssegundos, tornando o sistema adequado para aplicações de controle e aquisição de dados de alta velocidade e alta precisão. O design modular suporta configurações combinadas para atender a diversas necessidades dos clientes.

Recursos do produto

• Alto desempenho em tempo real com formato compacto.
• Barramento backplane de alta velocidade entre acoplador e módulos para resposta em nível de microssegundos.
• Suporte a combinações diversas de módulos para atender a diferentes requisitos de aplicação.

Modelos e capacidades principais
LFC3-AP — EtherCAT distributed I/O

• Design compacto que economiza espaço de instalação.
• Atende requisitos de controle preciso com sincronização DC mínima de 250 µs.
• Porta de rede suporta cascata de múltiplos nós e atualizações de firmware passo a passo.
• Configuração de número de estação estático via hardware para operação rápida.
• Resposta em nível de microssegundos via barramento backplane de alta velocidade.
• Múltiplos métodos de diagnóstico para rápida localização e análise de falhas.
• Suporta até 32 módulos.

LFP3-AP — PROFINET distributed I/O

• Suporta modos de comunicação RT e IRT.
• Suporta redundância MRP e MRPD para diferentes cenários.
• Atende requisitos de controle preciso com período mínimo de sincronização de 1 ms.
• Múltiplos métodos de diagnóstico para análise rápida de falhas.
• Compatível com Siemens e TIA Portal.
• Atualização de firmware via porta de rede suportada.
• Suporta até 32 módulos.

LFM3-AP — Modbus TCP distributed I/O

• Expansão em estilo blade que permite combinações diversificadas.
• Configuração de endereço IP via hardware para operação conveniente.
• Barramento backplane de alta velocidade com resposta em nível de microssegundos.
• Múltiplos métodos de diagnóstico para localizar e analisar rapidamente falhas.
• Atualização de firmware via porta de rede suportada.
• Suporta até 32 módulos.

LFI3-AP — EtherNet/IP distributed I/O

• Design compacto para otimizar o espaço de instalação.
• Operação baseada em comunicação implícita para integração simples.
• Suporte para atribuição de endereço IP por hardware para configuração fácil.
• Barramento backplane de alta velocidade com resposta em nível de microssegundos.
• Múltiplos métodos de diagnóstico para análise rápida de falhas.
• Atualização de firmware via porta de rede suportada.
• Suporta até 32 módulos.

Produtos relacionados

• Acoplador de comunicação série L (série relacionada)

Especificações técnicas

• Série: Acoplador de comunicação série LF
• Barramento backplane: Barramento backplane de alta velocidade entre acoplador e módulos
• Máx. módulos suportados: Até 32 módulos (dependente do modelo)
• EtherCAT (LFC3-AP) sincronização DC mínima: 250 µs
• PROFINET (LFP3-AP) período mínimo de sincronização: 1 ms; suporta RT e IRT
• Redundância: PROFINET suporta MRP e MRPD
• Recursos de rede: Encadeamento de nós, atualização de firmware via porta de rede (dependente do modelo)
• Configuração: Definição de número de estação estático por hardware / definição de endereço IP por hardware (dependente do modelo)
• Diagnóstico: Múltiplos métodos de diagnóstico para rápida localização e análise de falhas
• Compatibilidade: LFP3-AP compatível com Siemens e TIA Portal
