Módulo de expansão para fieldbus XL series

de E/SCANopenanalógico

Visão geral do produto
O módulo de expansão esquerdo ED da série XL fornece uma extensão no lado esquerdo das unidades básicas XL para adicionar funções como conversão D/A e A/D, medição de temperatura e comunicações seriais (RS232/RS485). É possível conectar até um módulo ED à esquerda da unidade básica. Observação: a série XLH aceita apenas módulos NES; a série XL1 não é compatível com módulos ED.

Destaques

• Ampla variedade de tipos de módulos para diferentes necessidades de E/S e comunicação
• Perfil compacto, economizando espaço de instalação
• Suporta interfaces seriais e fieldbus, incluindo RS232/RS485 e CANopen (até 1 Mbps)

Características do produto

• Compatibilidade: Projetado para unidades básicas da série XL; expande‑se no lado esquerdo com até um módulo ED.
• Tipos de módulos: I/O digital, Analógico (D/A, A/D), módulos de medição de temperatura, módulos de comunicação RS232/RS485, módulo de comunicação CANopen.
• Módulos de comunicação ED:
  • XL-NES-ED: Expande portas seriais RS232 ou RS485.

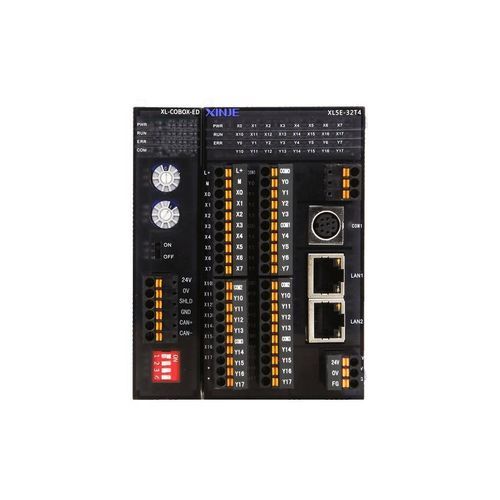

  • XL-COBOX-ED: Módulo de comunicação CANopen, suporta até 1 Mbps.

Especificações técnicas

• Série: Série XL (módulo de expansão ED esquerdo)
• Posições expansíveis: Até um módulo ED no lado esquerdo da unidade básica
• Tipos de módulos suportados: I/O digital, Analógico (D/A, A/D), medição de temperatura, comunicação RS232/RS485, CANopen
• Módulos de comunicação específicos: XL-NES-ED (expansão RS232/RS485), XL-COBOX-ED (CANopen até 1 Mbps)
• Notas de compatibilidade: A série XLH suporta apenas módulos NES; a série XL1 não suporta módulos ED
