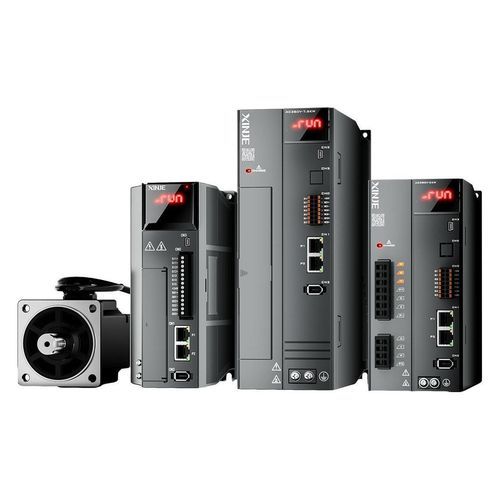

Servoconversor CA DS5P series

multieixosEthernetcom interface Ethernet

Visão geral do produto
O servo driver DS5P PROFINET é o primeiro servo drive Xinje compatível com o barramento PROFINET. Fornece posicionamento preciso, ciclos de sincronização curtos, fiação local flexível e manutenção simplificada para ambientes de automação multi-eixo e de alta velocidade. Setores típicos: eletrónica 3C, baterias de lítio, automóvel, logística, fotovoltaico e enchimento.

Principais características

• Compatível com o padrão industrial PROFIdrive para alta compatibilidade e interoperabilidade.
• Suporta PROFINET V2.3 e perfis PROFIdrive AC1, AC3, AC4.
• Suporta modos de tempo real RT e IRT; ciclo de canal RT até 4 ms; período de ciclo IRT até 1 ms.
• Período mínimo de sincronização 250 μs com jitter de sincronização < 1 μs para coordenação multi-eixo precisa.
• Portas Ethernet duplas 100 Mbps full-duplex; ambas as portas configuráveis como IN/OUT para fiação e topologias flexíveis (linear, estrela, árvore, anel).
• Transmissão em tempo real de dados de utilizador/processo e diagnóstico por um único cabo para integração rápida com sistemas de controlo.
• Suporta protocolos e métodos de comunicação comuns (PTI, Profinet, Modbus RTU).

Outras informações exibidas na página

• Imagens do produto e galeria de ilustrações disponíveis na página.
• Documentos relacionados e downloads (software, catálogos, ficheiros de configuração e certificados) fornecidos na secção Documentos relacionados.

Características / especificações técnicas

• Designação comercial: DS5P PROFINET servo driver (série DS5P).
• Versão PROFINET: V2.3.
• Suporte PROFIdrive: AC1, AC3, AC4.
• Modos de tempo real: RT e IRT suportados.
• Ciclo de canal RT: até 4 ms.
• Período de ciclo IRT: até 1 ms.
• Ethernet: portas duplas 100 Mbps full-duplex (ambas podem ser IN/OUT).
• Topologias suportadas: linear, estrela, árvore, anel.
• Período mínimo de sincronização: 250 μs.
• Jitter de sincronização: < 1 μs.
• Métodos/protocolos de comunicação suportados: PTI, Profinet, Modbus RTU.
• Setores de aplicação típicos: eletrónica 3C, bateria de lítio, automóvel, logística, fotovoltaico, enchimento.
• Características opcionais relacionadas com motor/movimento: motor B3 de alta proteção disponível; encoders absolutos opcionais de 17 e 23 bits; extremidade de eixo com vedação de óleo padrão; proteção do motor até IP67.
