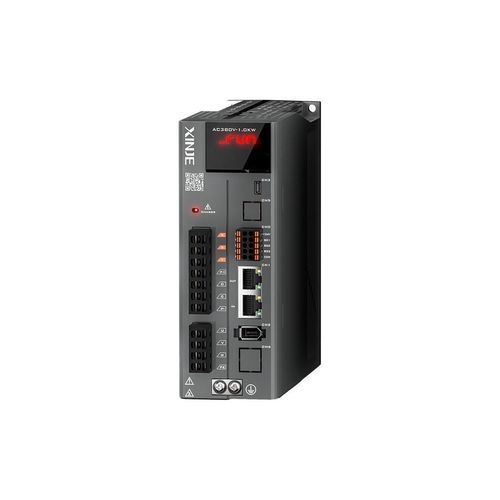

Servoconversor CA DS5C1 series

EtherCATEthernetcom interface Ethernet

Visão geral do produto
Adotando a tecnologia de barramento EtherCAT, o driver servo DS5C1 oferece comunicação por nó abaixo do milissegundo (ciclo de comunicação < 1 ms para até 32 eixos), duas funções de captura de alta velocidade e clock distribuído para sincronização precisa. Interface RJ45 padrão e terminais plug-in estilo europeu simplificam a fiação e a instalação.

Principais características

• Design compacto: nova estrutura externa reduzindo o tamanho em aproximadamente 41% em comparação com a geração anterior.
• Comissionamento em rede: suporta depuração de rede a partir da unidade superior com download de parâmetros em uma etapa para configurar múltiplos servos.
• Fiação plug-in: terminais plug-in estilo europeu para conexão mais rápida e redução do tempo de fiação.
• Frenagem dinâmica integrada: padrão em modelos de 1 kW–3 kW.
• Compatibilidade de motores: compatível com motores das séries MS5/MS6; suporta codificadores magnéticos de 17 bits e ópticos de 23 bits.
• Interface RJ45 padrão para fiação eficiente e conveniência de instalação.

Observações adicionais
O DS5C1 integra funções de captura de alta velocidade e sincronização por clock distribuído para suportar aplicações EtherCAT multi-eixo, e agiliza o comissionamento por meio de depuração em rede e configuração de parâmetros simplificada.

Especificações técnicas

• Comunicação: tecnologia de barramento EtherCAT; ciclo de comunicação < 1 ms (32 eixos).
• Sincronização: clock distribuído para sincronização precisa.
• Interfaces: interface de comunicação RJ45 padrão; terminais plug-in estilo europeu.
• Depuração: suporta depuração de rede a partir da unidade superior com download/configuração de parâmetros em uma etapa.
• Tamanho físico: novo design estrutural, tamanho reduzido ~41% em relação à geração anterior.
• Frenagem dinâmica: padrão na série DS5C1 1 kW–3 kW.
• Compatibilidade de motores: compatível com motores das séries MS5/MS6.
• Suporte a encoders: encoder magnético de 17 bits; encoder óptico de 23 bits.
• Funções de captura: duas funções de captura de alta velocidade.
