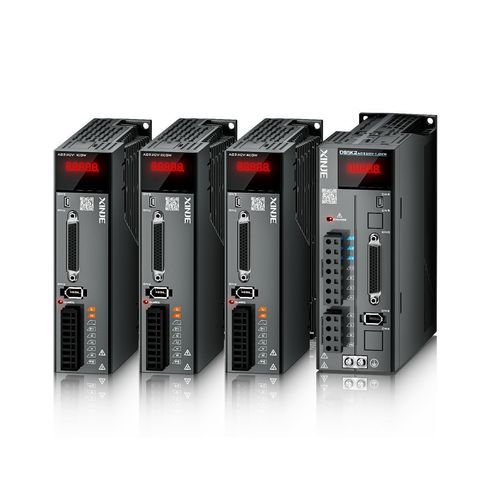

Servoconversor CA DS5K2 series

analógicoRS-485200-240 V

Visão geral
Largura de banda de resposta do malha de velocidade de 3 kHz, oferecendo alta resposta dinâmica para melhorar a eficiência de produção. Algoritmos de controle avançados fornecem desempenho otimizado para aplicações de posicionamento rápido.

Alta resposta dinâmica — posicionamento rápido e flexível
A largura de banda de 3 kHz permite posicionamentos rápidos e precisos, aumentando a produtividade em sistemas de alta velocidade. Os algoritmos de controle reduzem os tempos de estabilização.

Configuração eficiente e supressão de ressonância

• O algoritmo de supressão de ressonância reduz o tempo de ajuste e elimina a ressonância mecânica para um rastreamento de trajetória suave e preciso.
• A inspeção automática de frequência de ressonância facilita a comissionamento e a manutenção.
• A precisão de reconhecimento da frequência de vibração melhorada em aproximadamente 50%.
• Tempo de análise da frequência de ressonância reduzido em aproximadamente 50%.

Supressão de vibração e ruído em fim de curso mecânico
Algoritmos avançados reduzem vibrações e ruído nas posições finais mecânicas, tratando eficientemente mecanismos em balanço para encurtar o tempo de assentamento e melhorar a precisão das peças.

Frenagem dinâmica
Em caso de falta de energia ou alarme durante a operação do motor, o servo desativa a saída e curto-circuita o circuito trifásico do motor para parar rapidamente o motor, protegendo pessoas e equipamentos.

Múltiplas funções de proteção

• Suporta proteções como proteção contra curto-circuito à terra e proteção contra sobrecorrente.
• Projetado para baixa taxa de falhas para aumentar a confiabilidade operacional.

Compatibilidade com motores integrados de alta proteção
Compatível com as séries de motores integrados de alta proteção MS6-B3 / MS6G de uma ou múltiplas voltas. Reduz flutuações de velocidade e torque para suportar operação suave de controle de torque. Suporta codificadores de alta resolução (magnético 19 bits, óptico 23 bits) para melhorar a supressão de vibrações em baixa velocidade e reduzir a ondulação de velocidade.

Funcionalidade abrangente
A série DS5K2 fornece recursos incluindo acionamento de longa distância, saída por divisão de frequência, interfaces analógicas e comunicação RS485 para diversas aplicações.

Destaques do produto

• Configuração eficiente que elimina ressonância mecânica e suaviza o rastreamento.
• Frenagem dinâmica para paradas rápidas e seguras em caso de falta de energia ou alarme.
• Múltiplas proteções integradas para operação mais segura.

Especificações técnicas

• Série de modelo: DS5K2
• Largura de banda do laço de velocidade: 3 kHz
• Alta resposta dinâmica para posicionamento rápido
• Algoritmo de supressão de ressonância com inspeção automática de frequência
• Precisão de reconhecimento da frequência de vibração melhorada ~50%
• Tempo de análise da frequência de ressonância reduzido ~50%
• Supressão de vibração e ruído em fim de curso mecânico
• Frenagem dinâmica (curto-circuita o circuito trifásico do motor em falha/falta de energia)
• Funções de proteção: proteção contra curto-circuito à terra, proteção contra sobrecorrente, etc.
• Motores compatíveis: séries MS6-B3 / MS6G motores integrados
• Suporte a encoder: encoder magnético 19 bits, encoder óptico 23 bits
• Interfaces de comunicação e controle: analógico, RS485, acionamento de longa distância, saída por divisão de frequência
