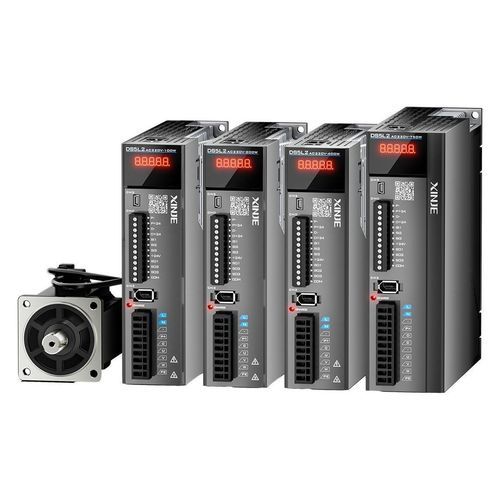

Servoconversor trifásico DS5L2 series

de codificadorde alto desempenhocom servoacionamento

Breve descrição
O driver servo por pulsos DS5L2 oferece alta resposta dinâmica e posicionamento preciso com supressão avançada de ressonância, múltiplas funções de proteção e suporte flexível de encoder. Projetado para aplicações de movimento industrial de resposta rápida, é compatível com a série DS5L1.

Alta resposta dinâmica
A largura de banda de resposta do laço de velocidade chega a até 2,8 kHz, suportando equipamentos que exigem resposta rápida e alta precisão de posicionamento.

Supressão de ressonância e melhor usabilidade

• O algoritmo de controle de supressão de ressonância reduz o tempo de configuração, diminui a ressonância mecânica e permite um rastreamento de trajetória suave e preciso.
• Inspeção automática da frequência de ressonância melhora a facilidade de uso durante a comissionamento.
• Precisão de reconhecimento da frequência de vibração aumentada em 50% em comparação com DS5L1.
• Tempo de análise da frequência de ressonância reduzido em 50% em comparação com DS5L1.

Frenagem dinâmica padrão
Em caso de falha de energia ou alarme, o circuito trifásico do motor é curto-circuitado para parar rapidamente o servomotor, garantindo a segurança do operador e do equipamento.

Múltiplas funções de proteção

• Suporta proteções como sobrecorrente P+, curto-circuito à terra, sobrecorrente P- e outras salvaguardas multinível.
• Projetado para taxa de falha ultra-baixa para melhorar a confiabilidade operacional.

Opções de encoder de alta resolução
Disponível com encoder magnético de 19 bits e encoder óptico de 23 bits para melhorar a supressão de vibrações em baixa velocidade, reduzir o ripple de velocidade e aumentar a precisão de posicionamento.

Compatibilidade e suporte a motores

• Adequado para motores integrados de proteção elevada mono/multiturno (ex.: série MS6-B3).
• Totalmente compatível com as funções da série DS5L1 dentro da mesma faixa de frequência para substituição sem barreiras.

Depuração e manutenção fáceis

• Projeto de terminais conveniente melhora a eficiência da fiação e reduz o tempo de manutenção.
• Ajuste de ganho não necessário com ampla aplicabilidade de parâmetros; reduz o tempo de depuração — os usuários não precisam de ajustes complexos de ganho.

Especificações / Dados técnicos

• Modelo / Série: série DS5L2
• Largura de banda do laço de velocidade: até 2,8 kHz
• Supressão de ressonância: inspeção automática da frequência de ressonância e algoritmo de supressão (precisão de reconhecimento melhorada e tempo de análise reduzido vs DS5L1)
• Frenagem dinâmica: frenagem dinâmica padrão para parada rápida do motor em caso de falha/alarme
• Funções de proteção: proteção por sobrecorrente P+, proteção por curto-circuito à terra, proteção por sobrecorrente P- e outras multi-proteções
• Suporte de encoder: encoder magnético de 19 bits; encoder óptico de 23 bits
• Compatibilidade: Totalmente compatível com as funções da série DS5L1 (mesma faixa de frequência)
• Compatibilidade de motor: Suporta motores integrados de alta proteção série MS6-B3
• Usabilidade: design de terminais simples; sem ajuste de ganho; depuração simplificada
