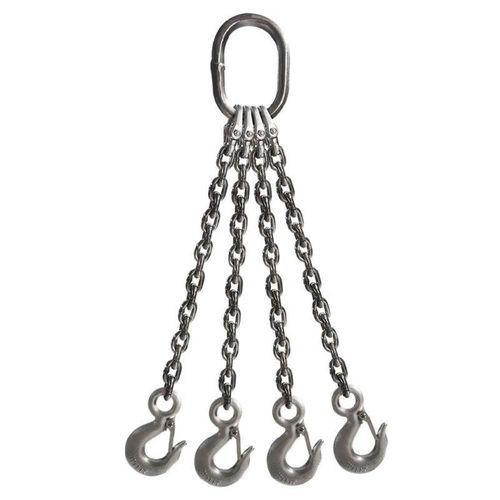

Eslinga de corrente G80

sem fimde 2 pernas4 pontos

Descrição do produto
A talha de corrente G80 em aço inoxidável é fabricada a partir de corrente de elevação em aço inoxidável grau 80 e montada com elos mestres, ganchos e componentes de conexão em aço inoxidável. Disponível em configurações de perna única, duas, três e quatro pernas, destina‑se a aplicações de elevação que exigem resistência à corrosão e capacidade de carga da classe 80. É amplamente utilizada em ambientes marítimos, offshore, processamento de alimentos, químico e de elevação industrial.

Introdução
A talha de corrente G80 em aço inoxidável é um conjunto de elevação composto por corrente em aço inoxidável grau 80 e componentes de elevação compatíveis. A configuração da talha pode ser personalizada conforme os requisitos de elevação, incluindo número de pernas, diâmetro da corrente, comprimento útil e acessórios finais. Em comparação com talhas de corrente em aço ligado classe 80 convencionais, as talhas G80 em inox são escolhidas para aplicações que exigem resistência à corrosão e limpeza superficial.

Estrutura do produto

• Configurações disponíveis: talha 1 perna; talha 2 pernas; talha 3 pernas; talha 4 pernas
• Principais componentes: corrente em aço inoxidável grau 80; elo mestre; elo de ligação; gancho com pino; gancho autotravante; dispositivo de encurtamento

Condições de trabalho

• O Limite de Carga de Trabalho (WLL) não deve ser excedido durante as operações de elevação.
• A talha deve ser selecionada de acordo com o peso da carga, diâmetro da corrente, número de pernas carregadas, ângulo de elevação e ambiente de trabalho.
• Talhas multi‑perna exigem seleção correta do ângulo, pois a carga em cada perna aumenta à medida que o ângulo aumenta.

Ambiente de aplicação

• Operações de elevação marítima
• Manutenção offshore
• Manuseio de equipamentos de processamento de alimentos
• Aplicações na indústria química
• Ambientes de fabricação limpos
• Elevação industrial sensível à corrosão

Parâmetro — Tabela métrica (Limite de Carga de Trabalho em toneladas métricas)
Diâmetro (mm) | 1 perna (t) | 2 pernas 0°–45° (t) | 2 pernas 45°–60° (t) | 3 & 4 pernas 0°–45° (t) | 3 & 4 pernas 45°–60° (t) | Talha contínua (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parâmetro — Exemplo (Limite de Carga de Trabalho em libras)

• Para uma talha de corrente 1/2" : 1 perna = 12,000 lbs
• 2 pernas a 60° = 20,800 lbs
• 2 pernas a 45° = 17,000 lbs
• 2 pernas a 30° = 12,000 lbs
• 3 & 4 pernas a 60° = 31,200 lbs
• 3 & 4 pernas a 45° = 25,500 lbs
• 3 & 4 pernas a 30° = 18,000 lbs

Normas

• Nome: Talha de corrente G80 em aço inoxidável
• MOQ: 1 peça
• Embalagem: cartão + pallet de aço
• Normas de fabricação: corrente de elevação em aço inoxidável grau 80 e componentes compatíveis
• Normas aplicáveis: EN 818-2, EN 818-4, EN 1677, ISO 1834
• A talha montada é marcada com WLL, diâmetro da corrente, informações de identificação e rastreabilidade do fabricante

Testes e inspeção

• Cada talha é inspecionada antes da entrega: verificação de material, inspeção das dimensões da corrente, inspeção dos componentes, inspeção de soldas e conexões, ensaio de prova e verificação da WLL
• Certificados de teste e documentos de rastreabilidade disponíveis conforme os requisitos do cliente

Normas de aplicação e operação

• Projetada para elevação de equipamentos marítimos, manutenção offshore, manuseio de equipamentos químicos, instalação de máquinas de processamento de alimentos e manuseio industrial de materiais
• Não exceder a WLL marcada; evitar cargas de choque; não usar componentes de corrente danificados ou deformados; carregar ganchos na posição de sela do gancho; controlar os ângulos de talhas multi‑perna conforme os requisitos de elevação

Normas de manutenção

• A inspeção regular deve incluir desgaste de elos da corrente, deformação da corrente, condição de corrosão, deformação de abertura do gancho, danos no elo mestre e condição das marcações de identificação
• Retirar a talha do serviço quando os elos apresentarem fissuras ou deformação permanente, desgaste excessivo reduzir as dimensões originais, ganchos estiverem danificados ou excessivamente abertos, ou componentes não puderem manter a capacidade nominal

Características / especificações técnicas

• Nome do produto: Talha de corrente G80 em aço inoxidável
• Modelo / Denominação: Talha de corrente G80 em aço inoxidável
• Material: aço inoxidável grau 80 (corrente e componentes)
• Configurações: 1 perna, 2 pernas, 3 pernas, 4 pernas; opção talha contínua (laço)
• Limite de Carga de Trabalho: ver tabela de parâmetros (valores em toneladas métricas) e exemplos de WLL em libras
• Normas aplicáveis: EN 818-2, EN 818-4, EN 1677, ISO 1834
• Marcação: WLL, diâmetro da corrente, identificação e rastreabilidade
• MOQ: 1 peça; Embalagem: cartão + pallet de aço
• Aplicações típicas: marítimo, offshore, processamento de alimentos, químico, fabricação limpa e elevação sensível à corrosão
