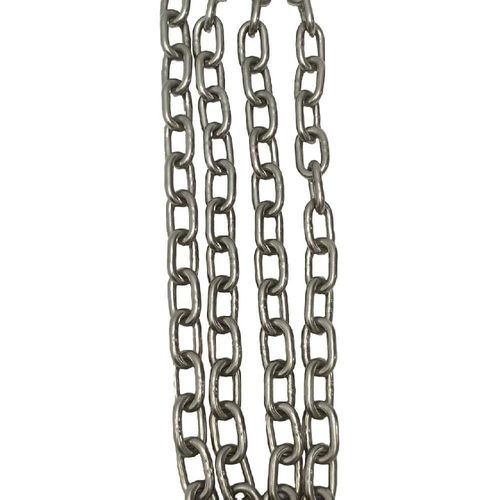

Corrente de elevação em aço inoxidável Grade 43

de amarraçãoresistente à corrosãopara cargas pesadas

Introdução
A corrente de aço inoxidável TOPONE G43 é uma corrente utilitária soldada TIG, resistente à corrosão, destinada a amarração de carga, reboque, trabalhos agrícolas, fixação industrial e sistemas de ancoragem marítima compatíveis. A superfície em aço inoxidável não requer pintura, galvanização ou revestimento protetor. O produto destina-se apenas a forças de tração gradual e retenção de carga.

Principais características

• Elo soldado por TIG (gás tungsténio) sob proteção de argônio para qualidade de solda consistente.
• Resistência à corrosão inerente à metalurgia do aço inoxidável; não depende de revestimentos sacrificiais.
• Adequada para ambientes húmidos, costeiros, marítimos e industriais onde é necessária uma superfície metálica limpa e resistência à corrosão.
• Não é destinada a içamento superior, guinchos, gruas, talhas em corrente, blocos de corrente, cargas suspensas ou elevação de pessoas.

Aplicações típicas

• Amarração de carga e contenção para transporte
• Reboque gradual e contenção de porta traseira
• Conexões agrícolas e correntes de proteção
• Fixação industrial geral e sistemas de âncora ou guincho marinho (confirmar compatibilidade dimensional com o guincho)

Parâmetro (dimensões, cargas e pesos)
Cabeçalho: Size (mm) | D +/- (mm) | Inside Length A (mm) | A +/- (mm) | Outside Width B (mm) | B +/- (mm) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Notas sobre parâmetros
O WLL (Working Load Limit) aplica-se a uma corrente intacta, reta e sob tensão direta gradual. Carregamentos por choque, torção, nós, cargas laterais e carregamento sobre bordas vivas reduzem a capacidade da corrente. Não utilize uma tabela de cargas G43 em aço carbono para este produto inoxidável a menos que os testes TOPONE confirmem dimensões, carga de prova, carga de ruptura e fator de projeto idênticos. O componente com o WLL mais baixo determina a capacidade do conjunto.

Materiais opcionais
Type 304 (06Cr19Ni10 / S30408 / UNS S30400 / EN 1.4301) - boa resistência geral à corrosão, conformabilidade e soldabilidade.
Type 321 (06Cr18Ni11Ti / S32168 / UNS S32100 / EN 1.4541) - estabilização com titânio para melhorar a resistência à corrosão intergranular após soldagem ou exposição a temperaturas elevadas.
Type 316 (06Cr17Ni12Mo2 / S31608 / UNS S31600 / EN 1.4401) - o molibdénio melhora a resistência à corrosão por picadas e em fendas em ambientes cloretados.
Type 316Ti (06Cr17Ni12Mo2Ti / S31668 / UNS S31635 / EN 1.4571) - 316 com estabilização por titânio para aplicações soldadas/de alta temperatura.
Type 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L - disponíveis para requisitos específicos de corrosão, resistência ou alta temperatura (ver tabela de seleção de materiais).

Normas, fabricação e testes
As especificações NACM Welded Steel Chain são usadas como referência dimensional/mecânica primária; MIL-DTL-32655 é usada apenas quando especificada e certificada. MOQ: 100 metros. Embalagem: cartão + palete de aço. Fabricação: soldagem TIG sob proteção de argônio; a inspeção de produção inclui verificação do material, testes químicos e mecânicos, inspeção do diâmetro e dimensões dos elos, inspeção visual das soldas, ensaios de prova, verificação da carga de ruptura, verificação do WLL, inspeção da superfície, rastreabilidade de grau e lote e certificado final de inspeção.

Aplicação e manutenção

• Usar apenas para as aplicações não relacionadas ao içamento indicadas na documentação técnica.
• Quando usada com ganchos, manilhas ou tensores, cada componente deve ter um WLL compatível; nunca exceda o componente com classificação mais baixa.
• O uso em âncora/guincho marinho requer compatibilidade dimensional com o fabricante do guincho e resistência à corrosão adequada.
• Inspecione a corrente antes do uso e em intervalos regulares quanto a fissuras, deformação, alongamento, desgaste, picaduras, corrosão por fendas e perda de seção transversal.
• Enxaguar com água doce após exposição à água do mar e secar antes do armazenamento; evitar contaminação por pó de aço carbono e ferramentas sujas.
• Não soldar, aquecer, dobrar, revestir ou reparar uma corrente G43 em aço inoxidável acabada; retirar de serviço quando a marcação estiver ilegível ou as medições excederem os limites de descarte.

Características / especificações técnicas

• Marca: TOPONE CHAIN
• Nome comercial: G43 Stainless Steel Chain
• Construção: elos em aço inoxidável soldados TIG (proteção argônio)
• Aplicações: amarração de carga, reboque, agrícola, fixação industrial, ancoragem marítima compatível (não para içamento superior)
• Diâmetros disponíveis e WLL, carga de prova, carga de ruptura e peso por metro conforme a tabela de parâmetros acima
• Materiais disponíveis: Type 304, 316, 316Ti, 321, 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L
• MOQ: 100 metros
• Embalagem: cartão + palete de aço
• Não para içamento superior ou elevação de pessoal
