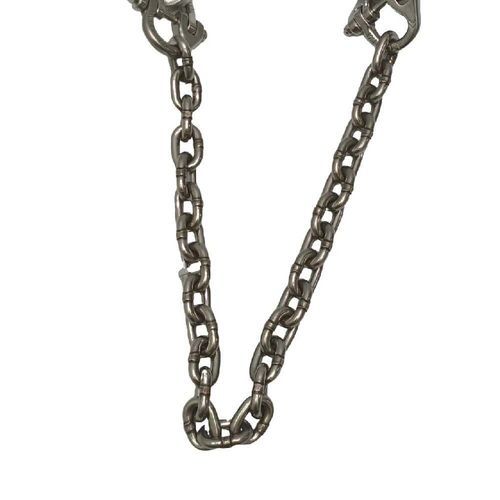

Corrente de elevação em aço inoxidável Grade 60

para serviço pesadoresistente à corrosãode elevada rigidez

Descrição curta
A corrente de içamento em aço inox Classe 60 TOPONE combina elevada capacidade de içamento com resistência à corrosão para ambientes higiênicos ou agressivos. Opções AISI 316L e AISI 318LN Duplex, diâmetros 3–26 mm, capacidade 0,20–15,00 t. Acabamento jateado, sem revestimento.

Introdução
A corrente de içamento Classe 60 é uma corrente de elo curto soldada eletricamente, destinada ao içamento de cargas quando é necessária resistência à corrosão ou condições de higiene. Aplicações típicas: processamento de alimentos, produção farmacêutica, unidades químicas, tratamento de águas residuais, manuseio de sal e engenharia marítima. Tamanhos pequenos são fornecidos em AISI 316L; diâmetros maiores usam AISI 318LN Duplex para maior resistência mecânica e melhor resistência à corrosão por pites e por tensão em ambientes ricos em cloretos. A corrente pode ser fornecida em comprimentos cortados ou montada em eslingas mono- ou multicanais com componentes inox Grade 60 compatíveis. Trata-se de uma corrente para eslingas com tolerância média e não deve ser usada como corrente de carga em guinchos manuais ou elétricos, salvo se fabricada e calibrada especificamente para a ranhura da roda correspondente.

Especificações gerais (tabela)
Item — Especificação
Nome do produto — Corrente de içamento em aço inox Classe 60
Classe — Classe 60 / G60
Tipo de corrente — Corrente soldada de elo curto redonda para içamento
Material — Diversas ligas inoxidáveis incluindo AISI 316L e AISI 318LN Duplex (ver lista de materiais)
Superfície — Jateada
Revestimento — Nenhum
Diâmetros disponíveis — 3–26 mm
Capacidade de carga de trabalho — 0,20–15,00 t
Fator de projeto mínimo — 4:1
Forma de fornecimento — Comprimento cortado ou eslinga completa
Referência dimensional — Similar a DIN 5687 e EN 818-2

Parâmetros técnicos (tabela)
Tamanho corrente d (mm) — WLL (t) — Passo t (mm) — Largura interna b1 min. (mm) — Largura externa b2 max. (mm) — Material
3* — 0,20 — 14 — 5,0 — 12,5 — AISI 316L
4 — 0,40 — 12 — 5,0 — 13,7 — AISI 316L
5 — 0,63 — 15 — 6,3 — 18,5 — AISI 316L
6 — 0,90 — 18 — 7,8 — 22,2 — AISI 316L
7 — 1,25 — 21 — 9,1 — 25,9 — AISI 316L
8 — 1,55 — 24 — 10,4 — 29,6 — AISI 316L
10 — 2,45 — 30 — 13,0 — 37,0 — AISI 316L
13 — 3,85 — 39 — 16,9 — 48,1 — AISI 316L
16** — 6,00 — 48 — 20,8 — 59,2 — AISI 316L / AISI 318LN Duplex
18 — 8,00 — 54 — 24,3 — 64,8 — AISI 318LN Duplex
22 — 11,00 — 66 — 29,5 — 79,2 — AISI 318LN Duplex
26 — 15,00 — 78 — 35,0 — 93,6 — AISI 318LN Duplex

*3 mm é um tamanho padrão de fábrica e pode não apresentar marcação de classe individual.
**16 mm também disponível em AISI 318LN Duplex.

Normas e ensaios
A fabricação segue princípios dimensionais similares a DIN 5687 e EN 818-2; similaridade não implica certificação EN 818-2 para corrente inox Classe 60. ISO 1834 pode ser especificada se acordada na ordem de compra e confirmada por certificado. A inspeção de produção inclui verificação de material, inspeção visual e de solda, verificações dimensionais, ensaios de fabrico e verificação da carga de rotura; a carga de rotura mínima deve ser ≥ 4× a WLL declarada. Ensaios de qualificação podem incluir verificação de fadiga até 20.000 ciclos se solicitado. Rastreabilidade por lote e certificados de inspeção são fornecidos; eslingas completas recebem número de série e etiqueta de identificação. As capacidades das eslingas completas seguem tabelas WLL específicas do fabricante; não aplicar valores de eslingas Classe 80 EN 818-4 à corrente Classe 60. Todos os elos mestres, ligadores, dispositivos de redução e ganchos devem ser compatíveis com o diâmetro da corrente e WLL Classe 60; o componente com menor classificação determina a capacidade do conjunto. Seguir ISO 3056 e instruções do fabricante para inspeção e manutenção. Enxaguar após exposição a água do mar ou químicos, secar antes do armazenamento e evitar contaminação por ferramentas de aço carbono ou partículas de retificação. Não soldar, aquecer, dobrar, galvanizar, pintar ou revestir uma corrente de içamento inox Classe 60 acabada.

Características / especificações técnicas

• Nome do produto: Corrente de içamento em aço inox Classe 60
• Classe: Classe 60 / G60
• Materiais: múltiplos graus inox incluindo AISI 316L e AISI 318LN Duplex (ver lista)
• Diâmetros disponíveis: 3–26 mm
• WLL: 0,20–15,00 t dependendo do diâmetro
• Fator de projeto mínimo: 4:1
• Acabamento superficial: jateado, sem revestimento
• Forma de fornecimento: comprimentos cortados ou eslingas completas
• Referência dimensional: similar a DIN 5687 e EN 818-2
• Produção e ensaios: verificação de material, inspeção de solda, verificações dimensionais, ensaios de fabrico e verificação de carga de rotura; rastreabilidade e certificados para eslingas
