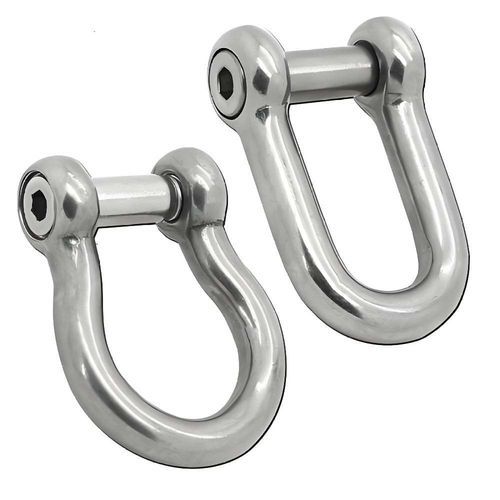

Manilha de elevação de cabeça móvel

com fecho e porca de segurançade parafusoem aço inoxidável

Visão geral do produto
Manilha em aço inox fabricada em AISI 316 com fator de projeto 6:1 e acabamento superficial altamente polido. Disponível nas configurações Dee (D) e Bow (âncora), com opções de pino de segurança ou pino rosqueado/avainado. Adequada para aplicações navais, offshore, içamento, aparelhamento e ambientes corrosivos. Capacidade máxima de trabalho (CMT) de 0,4 a 10 t.

Introdução
Esta manilha em aço inox é um componente de aparelhamento resistente à corrosão para ligar correntes, cabos de aço, eslingas e acessórios de içamento. Fabricada em AISI 316 para maior resistência em ambientes marinhos e químicos. As variantes Dee e Bow podem ser fornecidas com pinos de segurança para instalações permanentes ou pinos rosqueados para conexões temporárias e montagem frequente.

Parâmetros
Manilha D com pino avainado
CMT (t) 6:1 | Pino d1 | Diâmetro nominal d (mm) | Largura interna a (mm) | Comprimento interno c (mm) | Olho exterior d2 (mm) | Peso (kg)
2 | M16 | 13 | 24 | 52 | 34 | 0,3
3 | M20 | 16 | 28 | 65 | 40 | 0,6
3 | M22 | 19 | 31 | 60 | 48 | 1,4

Manilha D com parafuso de segurança
CMT (t) 6:1 | Pino d1 (mm) | Diâmetro nominal d (mm) | Largura interna a (mm) | Comprimento interno c (mm) | Olho exterior d2 (mm) | Peso (kg)
0,6 | 10 | 10 | 20 | 40 | 20 | 0,2
0,9 | 12 | 12 | 26 | 50 | 24 | 0,3
1,5 | 16 | 13 | 24 | 52 | 33 | 0,4
2,5 | 20 | 16 | 28 | 65 | 40 | 0,7
3 | 22 | 19 | 31 | 60 | 48 | 1,5
4,5 | 24 | 22 | 37 | 71 | 52 | 1,3
7,5 | 33 | 28 | 46 | 90 | 64 | 3,0
10 | 36 | 32 | 52 | 100 | 72 | 4,1

Manilha Bow com parafuso de segurança
CMT (t) 6:1 | Pino d1 (mm) | Diâmetro nominal d (mm) | Largura interna a (mm) | Comprimento interno c (mm) | Largura arco e (mm) | Olho exterior d2 (mm) | Peso (kg)
0,6 | 10 | 10 | 20 | 40 | 27 | 20 | 0,2
0,9 | 12 | 12 | 25 | 47 | 37 | 24 | 0,3
1,5 | 16 | 13 | 25 | 47 | 33 | 34 | 0,4
2,5 | 20 | 16 | 28 | 60 | 42 | 40 | 0,8
3 | 22 | 19 | 31 | 71 | 51 | 48 | 1,3
4,5 | 25 | 22 | 37 | 84 | 58 | 52 | 1,7
7,5 | 32 | 28 | 46 | 108 | 74 | 64 | 3,4
10 | 35 | 32 | 52 | 119 | 83 | 72 | 5,2

Tipologias de produto e parâmetros-chave (tabela resumo)
Tipo de produto | Corrente Rosca Dee | Ancora Rosca | Corrente Pino Rosqueado Dee | Ancora Pino Rosqueado
Capacidade máxima de trabalho (CMT) | 0,6–10 t | 0,6–10 t | 0,4–3 t | 0,4–3 t
Material | Aço inoxidável | Aço inoxidável | Aço inoxidável | Aço inoxidável
Tipo de pino | Parafuso | Parafuso | Pino rosqueado | Pino rosqueado
Aplicação principal | Içamento suspenso, ambiente corrosivo | Conexão de âncora, içamento | Conexão temporária | Conexão de âncora temporária
Instalação de longo prazo | √ | √ | × | ×
Pick & Place | ○ | ○ | √ | √
Carregamento lateral | √ | √ | √ | √
Retenção secundária do pino | √ | √ | × | ×
Rotação do pino requerida | √ | √ | × | ×
Baixa temperatura (≤ -40°C) | × | × | × | ×
Resistência à corrosão | √ | √ | √ | √
Aplicação alimentícia | √ | Manilhas inox | √ | √
Equipamento não magnético | √ | Manilha Dee inox | √ | √
Múltiplas pernas de eslinga | × | √ | × | √
Compatibilidade ROV | × | Manilha ancora parafuso inox | × | ×

Normas
Nome: Manilha em aço inox
MOQ: 1 peça
Embalagem: Caixa + palete de aço

Normas de fabrico
Fabricada em AISI 316 com usinagem controlada, inspeção dimensional e polimento de superfície. O produto é projetado segundo requisitos reconhecidos para componentes de aparelhamento e pode ser fornecido com documentação de rastreabilidade do material mediante pedido.

Normas de ensaio

• Verificação do material
• Inspeção dimensional
• Inspeção do acabamento de superfície
• Ensaio de carga de prova
• Verificação da CMT
• Inspeção da marcação de identificação

Certificados de ensaio e certificados materiais 3.1 rastreáveis estão disponíveis conforme requisitos do produto.

Aplicações

• Conexão de equipamentos marinhos
• Sistemas de aparelhamento offshore
• Conjuntos de corrente em aço inox
• Conexões de cabo e eslinga
• Aplicações de içamento resistentes à corrosão

Requisitos de segurança

• Aplicar a carga em linha com o corpo da manilha
• Evitar carregamento lateral, salvo se a redução da CMT for considerada
• Manilhas com pino rosqueado recomendadas para conexões temporárias
• Manilhas tipo parafuso recomendadas para instalações permanentes ou de longa duração

Manutenção

• Inspecionar o estado do pino e danos antes de usar
• Verificar o estado da rosca
• Inspecionar o corpo quanto a deformações
• Verificar corrosão ou danos na superfície
• Verificar as marcações de identificação
• Substituir a manilha se forem encontradas fissuras, deformação, desgaste excessivo ou danos que afetem a CMT

Características / especificações técnicas

• Material: aço inoxidável AISI 316
• Fator de projeto: 6:1
• Designs disponíveis: manilha Dee (D) e manilha Bow (âncora)
• Opções de pino: pino de segurança (bolt type) e pino rosqueado/avainado (screw pin)
• Intervalos de CMT: 0,4 t a 10 t dependendo do tipo e tamanho
• Aplicações principais: marítimo, offshore, içamento, aparelhamento, ambientes resistentes à corrosão, aplicações alimentícias
• Acabamento superficial: altamente polido
• Fornecimento: documentação de rastreabilidade do material e certificados materiais 3.1 disponíveis mediante pedido
• Embalagem: caixa + palete de aço
• MOQ: 1 peça
