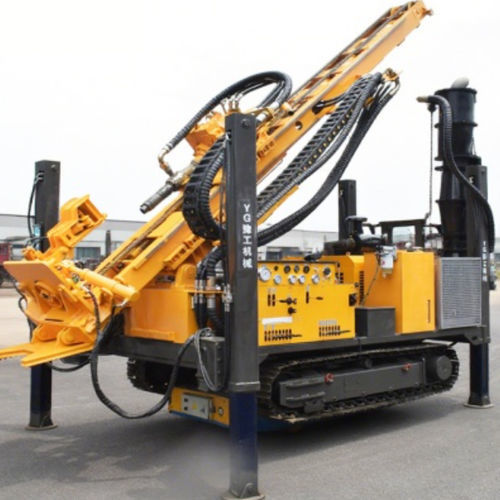

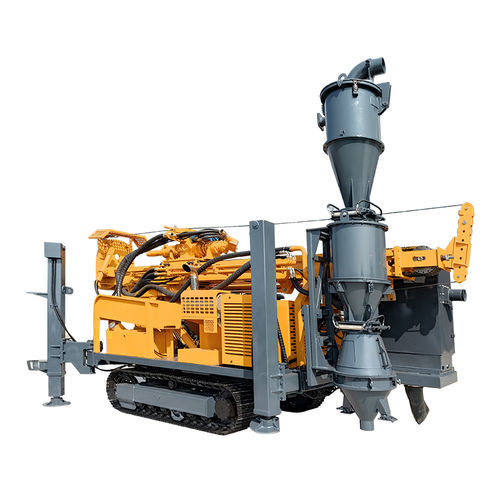

Perfuratriz de exploração YG150RC

de sondagemde investigação geotécnicapara perfuração profunda

Visão geral
Sonda de circulação reversa projetada para exploração mineral, estudos geotécnicos e perfuração profunda. O YG150RC combina amostragem por circulação reversa com chassi sobre esteiras para mobilidade em campo e operação estável em solos variados.

Principais aplicações

• Exploração mineral e prospecção
• Perfuração de furos profundos (até 150 m nominais)
• Amostragem de solo e rocha com alta integridade
• Investigações em grandes obras (estradas, pontes, fundações)
• Perfuração de águas subterrâneas e poços profundos
• Investigação geotécnica e monitoramento ambiental

Princípio de funcionamento e funções principais
O equipamento usa tecnologia de circulação reversa (RC): ar de alta pressão transporta os cortes para cima através do tubo interno, evitando contaminação anular e fornecendo amostras mais limpas e menos misturadas. O sistema permite recuperação eficiente de amostras e qualidade de perfuração consistente.

Vantagens técnicas

• Alta pureza da amostra: o fluxo reverso reduz a contaminação por cortes anulares.
• Alta taxa de penetração: eficaz em rocha dura e camadas profundas.
• Manutenção simples em campo: componentes acessíveis para serviço de rotina.
• Desempenho estável: compatível com compressores de ar e sistemas de suporte padrão.
• Alta adaptabilidade: pode integrar-se com plataformas de perfuração RC e sistemas de circulação reversa para desempenho melhorado em condições severas.

Parâmetros
Modelo: YG150RC
Peso da sonda (montada sobre esteiras): 9000 kg
Potência do motor: 125 kW (Cummins 6BTA5.9-C125)
Dimensões (C×L×A): 6750 × 2200 × 2950 mm
Faixa de temperatura ambiente: -10～38 °C
Profundidade nominal de perfuração: 150 m
Diâmetro final do furo: 110–250 mm
Faixa de ângulo de perfuração: -10–90°

Especificações técnicas

• Altura do furo horizontal: 1,85–2,8 m
• Torque máximo cabeça de perfuração: 8000 N·m
• Velocidades de rotação cabeça (contínuas): 30/60, 54/108 rpm
• Velocidades de rotação cabeça (intervalo): 62/124, 105/210 rpm (conforme especificado)
• Curso de alimentação: 3500 mm
• Força de empuxo: 45 kN
• Capacidade de içamento: 65 kN
• Velocidade rotação puxador de tubo: 40 rpm
• Torque máximo puxador de tubo: 30000 N·m
• Diâmetro de passagem: 370 mm
• Força de tração do guincho auxiliar (primeira camada): 11 kN
• Diâmetro do cabo do guincho: 14 mm
• Capacidade do cabo do guincho: 60 m
• Velocidade máxima de rotação: 2200 rpm
• Velocidade de deslocamento (esteiras): 1,2 km/h
• Pressão unitária: <0,05 MPa
• Capacidade de subida: ≥20°
