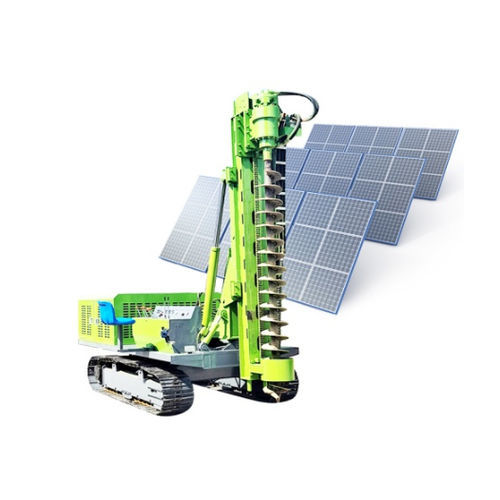

Equipamento para cravação de postes hidráulico

pneumáticopor vibraçãopara aplicações fotovoltaicas

Visão geral do produto
Em projetos solares em grande escala, a instalação confiável e rápida das fundações por estacas é essencial para o cronograma e os custos do ciclo de vida. A cravadora de estacas fotovoltaicas YG machinery foi projetada para estruturas de suporte PV, combinando opções hidráulicas de impacto e vibratórias com capacidade de perfuração e instalação de estacas rosqueadas para tubos, vigas I e perfis C em diversos tipos de solo.

Principais características
A máquina utiliza um sistema hidráulico avançado que fornece energia de impacto ou vibratória estável. O projeto multifuncional suporta cravação, perfuração e instalação por parafuso. Um sistema de guia e controlo preciso assegura verticalidade e controlo de profundidade. Dimensões compactas e chassi sobre esteiras oferecem mobilidade no local e operação estável em terrenos irregulares.

Vantagens principais

• Alta adaptabilidade: Ferramentas de perfuração configuráveis e acessórios vibratórios/pneumáticos opcionais permitem uso em areia, argila e solos moderadamente rochosos.
• Eficiência extrema: Equipamento projetado especificamente para cravação solar proporciona maior velocidade de instalação e manuseio mais fácil que muitas soluções adaptadas de escavadeira.
• Durabilidade prolongada: Construído com aços de alta resistência e componentes de qualidade para reduzir intervalos de manutenção.
• Versatilidade: Conversível para instalação de guard-rails, fundações de estufas agrícolas e pequenas obras civis.

Aplicações
Destinado principalmente a fundações de centrais solares e sistemas de montagem PV. Também aplicável à instalação de guard-rails rodoviários, estruturas para estufas agrícolas, frotas para aluguer e pequenos projetos municipais.

Perguntas e respostas
A cravadora de estacas fotovoltaicas consegue operar em solos duros e formações rochosas? Sim. Existem modos de perfuração e impacto, com acessórios vibratórios ou pneumáticos opcionais para pré-perfurar ou soltar camadas duras antes da inserção da estaca.

O transporte e a operação no local são complicados? Não. Dimensões compactas e chassi sobre esteiras facilitam o transporte e posicionamento no local. A interface de controlo é intuitiva, reduzindo o tempo de formação e melhorando a segurança.

Que suporte pós-venda é fornecido? YG machinery fornece manuais, assistência técnica remota e stock de peças sobressalentes para minimizar tempos de inatividade e facilitar a manutenção.

Parâmetros
Cravadora fotovoltaica hidráulica
Dimensões totais: 4700*2100*2800 mm | Velocidade de rotação da coluna de perfuração: 180 r/min
Largura da sapata: 400 mm | Capacidade de subida: 30°
Motor: 4108 | Dureza da rocha: 6-20F
Diâmetro de perfuração: 80-500 mm | Ângulo de inclinação do carro: 120°
Profundidade de perfuração: 0-6 m | Ângulo de balanço do braço de perfuração: esquerda e direita 150°
Torque do redutor: 13000 n.m | Ângulo de balanço do carro: esquerda e direita 40°
Bomba principal: tripla bomba | Velocidade de deslocamento: 0-3 km/h
Bomba de óleo: 40/40/32

Cravadora fotovoltaica sobre esteiras
Cravadora fotovoltaica sobre esteiras
Dimensões totais: 4700*2200*2800 mm | Fluxo do martelo hidráulico: 50-110 L/min
Largura da sapata: 400 mm | Frequência de impacto: 350-800 BPM
Motor: 4108 | Pressão do sistema hidráulico: 25 MPa
Potência do gerador: motor 88 kW | Refrigeração por ventilação forçada: sim
Profundidade de perfuração: 0-6 m | Bomba de óleo: 40/40/32
Diâmetro de perfuração: 80-600 mm | Velocidade de deslocamento: 3 km/h

Especificações técnicas

• Dimensões totais (hidráulica): 4700*2100*2800 mm
• Dimensões totais (esteiras): 4700*2200*2800 mm
• Profundidade de perfuração: 0-6 m
• Diâmetro de perfuração: 80-500 mm (hidráulica) / 80-600 mm (esteiras)
• Velocidade de rotação da coluna de perfuração: 180 r/min
• Largura da sapata: 400 mm
• Capacidade de subida: 30°
• Modelo do motor: 4108
• Torque do redutor: 13000 n.m
• Configuração da bomba principal: tripla bomba
• Especificação da bomba de óleo: 40/40/32
• Velocidade de deslocamento: 0-3 km/h (hidráulica) / 3 km/h (esteiras)
• Fluxo do martelo hidráulico (esteiras): 50-110 L/min
• Frequência de impacto (esteiras): 350-800 BPM
• Pressão do sistema hidráulico (esteiras): 25 MPa
• Potência do gerador (esteiras): motor 88 kW
• Ângulo de inclinação do carro: 120°
• Ângulo de balanço do braço de perfuração: esquerda e direita 150°
• Ângulo de balanço do carro: esquerda e direita 40°
• Capacidade de dureza da rocha: 6-20F
• Refrigeração: ventilação forçada para dissipação de calor (esteiras)
