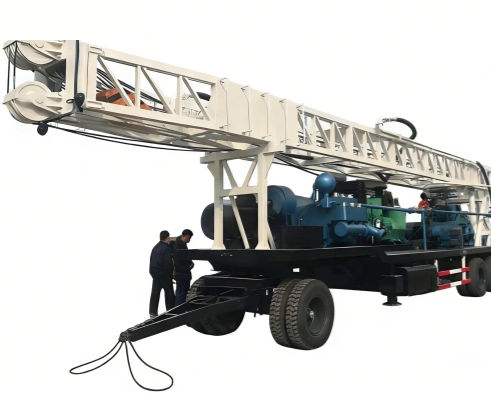

Perfuratriz com coroa YG-ZJ series

de exploraçãomultifuncionalde poços geotérmicos

Visão geral
YG Machinery fornece uma gama de plataformas de perfuração para petróleo e geotermia (modelos hidráulicos e térmicos) projetadas para adaptação regional, projetos pesados e controlo digital. Os seus equipamentos são utilizados em mais de 30 países e abrangem exploração de petróleo e gás, perfuração geotérmica, gás de carvão, construção de poços de produção e exploração mineral.

Principais características e capacidades

• Adaptação regional a diferentes condições de solo: argila, arenito, rocha matriz, ambientes de alta temperatura e locais remotos (configurações com pneus off‑road para locais isolados).
• Controlo digital avançado: controlo PLC e rede PROFINET para perfuração digital, reduzindo erros operacionais e aumentando a eficiência.
• Famílias de modelos: séries YG‑BZT (1000–1500 m) e YG‑ZJ (YG‑ZJ30, YG‑ZJ40, YG‑ZJ50), cobrindo ampla gama de profundidades e configurações.
• Variantes hidráulicas e térmicas (geotérmicas) disponíveis; personalização conforme o tipo de projeto (exploração de petróleo, geotermia, amostragem de núcleo mineral, poços de produção, gás de carvão).

Plato giratório / Guincho / Torre de perfuração (resumo de especificações)
Diâmetro do furo através do plato: 660 mm
Exemplos de profundidade nominal: 1500 m, 1200 m, 1000 m
Modelos de tubos de perfuração (mm): φ89, φ114, φ127
Velocidades do plato (rpm): 145, 84, 52, 37
Binário do plato: 22 kN·m

Guincho principal: capacidade de elevação de cabo simples 90 kN; velocidades de cabo simples 0.84, 1.90, 3.3 m/s; cabo: D-6×19 φ28 mm
Guincho auxiliar: capacidade nominal de elevação de cabo simples 50 kN; cabo: D-6×19 φ20 mm

Torre de perfuração: altura efetiva 18.482 m; carga nominal 60 t
Tubo ativo exemplo: 108×108×12192 mm
Capacidade de carga do gancho exemplo: 60 t

Dimensões (tração / estado de trabalho): tração 15282×2790×4420 mm; trabalho 15222×3800×20765 mm
Peso exemplo: 48 t
Limite de velocidade de deslocamento em tração: 20 KM/h

Série YG-ZJ (resumo comparativo de modelos)

• Modelos: YG‑ZJ30, YG‑ZJ40, YG‑ZJ50.
• Faixas nominais de perfuração (por diâmetro de broca): para 114 mm — ZJ30: 1600–3000 m; ZJ40: 2500–4000 m; ZJ50: 3500–5000 m. Para 127 mm — ZJ30: 1500–2500 m; ZJ40: 2000–3200 m; ZJ50: 2800–4500 m.
• Carga máxima do gancho (kN): ZJ30 = 1700; ZJ40 = 2250; ZJ50 = 3150.
• Diâmetro do cabo de perfuração (mm): 29 / 32 / 35 (ZJ30 / ZJ40 / ZJ50). Potência nominal do guincho (kW): 600 / 800 / 1200. Altura do mastro (m): 41 / 43 / 45.

Cenários de aplicação

• Exploração de petróleo & gás: equipamentos para poços de exploração de petróleo, gás natural e gás de xisto.
• Perfuração geotérmica: equipamentos para poços de água térmica em projetos geotérmicos.
• Perfuração para gás de carvão.
• Construção de poços de produção para campos petrolíferos (equipamentos estáveis com opções de controlo digital).
• Exploração mineral e amostragem de testemunhos para projetos mineiros.

Características / Especificações técnicas

• Marca: YG Machinery
• Séries referenciadas: YG‑BZT (1000–1500 m), YG‑ZJ (YG‑ZJ30, YG‑ZJ40, YG‑ZJ50)
• Sistemas de controlo: controlo PLC e rede PROFINET
• Diâmetro do furo do plato: 660 mm
• Diâmetros de tubos suportados: φ89, φ114, φ127
• Velocidades do plato: 145, 84, 52, 37 rpm
• Binário do plato: 22 kN·m
• Capacidade guincho principal cabo simples: 90 kN; guincho auxiliar: 50 kN
• Velocidades cabo simples do guincho: 0.84, 1.90, 3.3 m/s
• Tipos e diâmetros de cabo: D-6×19 φ28 mm (principal), D-6×19 φ20 mm (auxiliar)
• Altura do mastro exemplo: 18.482 m; carga nominal exemplo: 60 t
• Tubo ativo exemplo: 108×108×12192 mm
• Exemplo capacidade do gancho: 60 t; peso exemplo: 48 t; limite velocidade tração: 20 KM/h
• Especificações da série YG‑ZJ: perfuração nominal até 5000 m, potência do guincho até 1200 kW, carga do gancho até 3150 kN (YG‑ZJ50)
• Configurações disponíveis: pneus off‑road para locais remotos, unidades hidráulicas, variantes geotérmicas, controlo PLC e adaptações por projeto.
