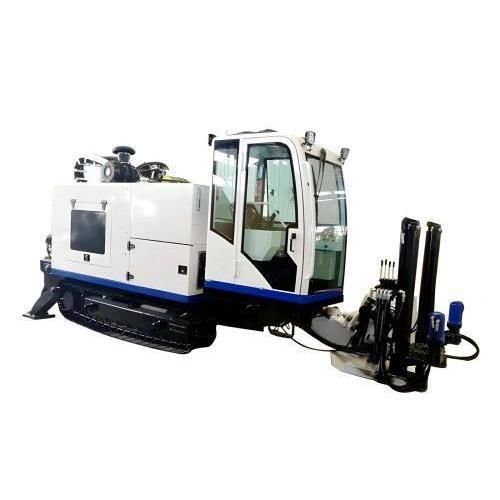

Perfuratriz direcional horizontal YG series

para instalação de fibra ópticapara instalação de redes elétricasrotativa

Visão geral
Se for necessário conduzir tubos subterraneamente sem abrir a estrada, uma sonda de perfuração direcional (horizontal directional drilling, HDD) perfura um caminho subterrâneo regular e puxa os tubos através dele. Combina ferramentas clássicas de perfuração da indústria petrolífera com técnicas modernas de instalação de tubulações, permitindo um guiamento preciso da broca a partir da superfície. Faixa típica de temperatura de operação: -15°C a +45°C em solos não rochosos.

Aplicações

• Instalação de redes de água, cabos elétricos, gasodutos, linhas de telecomunicações e sistemas de esgoto
• Travessias sob autoestradas, linhas ferroviárias, rios ou centros históricos onde valas abertas são impraticáveis

Como funciona (resumo)
A máquina perfura um furo piloto, usa o guiamento para orientar o trajeto desde a superfície, realiza o reaming para alargar o furo conforme necessário e puxa o tubo para o furo criado. Adequada para instalação sem vala de tubulações em longas distâncias dependendo das condições do solo.

Vantagens do perfuração direcional horizontal

• Sem danos à estrada: Mantém o tráfego e preserva o pavimento.
• Alta precisão: O guiamento da broca permite ajustar a profundidade e contornar redes existentes.
• Tubos duráveis: Tubos instalados mais profundamente (6–18 m) estão protegidos de intempéries e oxigênio.
• Custos operacionais menores: Trabalhos mais rápidos, menos operadores e sem custos de repavimentação.

Dicas para iniciantes e manutenção

• Faça sempre a varredura do terreno com localizadores de serviços antes de começar para evitar danificar infraestruturas existentes.
• Cuidados diários: limpar o sistema de lama e manter as roscas das hastes de perfuração limpas e lubrificadas. A lubrificação automática ajuda, mas a limpeza manual previne desgaste.
• Enxaguar a bomba de lama com água limpa no final do dia para evitar que o fluido seco bloqueie os bicos e danifique vedações.

Desempenho típico e capacidades (destaques FAQ)

• Tubos manuseados: tubos comuns em aço e PE de ~300 mm até 1200 mm de diâmetro (dependendo da sonda e dos acessórios).
• Distância de tração: até ~1500 metros dependendo das condições do solo e das especificidades do projeto.
• Assistência ao operador: sondas modernas incluem alta automação (auto-ancoragem, monitoramento inteligente). Suporte remoto e vídeos didáticos são frequentemente disponibilizados pelos fabricantes.

Parâmetros da sonda de perfuração direcional (tabela)
Model: YG-160A | YG-180 | YG-280 | YG-320 | YG-320A
Engine rated power: 100KW | 97KW | 160KW | 140KW/160KW | 160KW
Push and pull: Cylinder | Motor | Motor | Cylinder | Motor
Maximum drag/feed force: 160/100KN | 180/180KN | 280/280KN | 320/320KN | 320/320KN
The maximum torque of the powerhead: 5000N.n | 6000N.n | 10000N.n | 12000N.n | 12000N.n
Powerhead speed: 0-180 r/min | 0-140 r/min | 0-120 r/min | 0-140 r/min | 0-140 r/min
Moving speed of the powerhead: 30 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min
Maximum reaming hole diameter: Φ600 mm | Φ600 mm | Φ750 mm | Φ800 mm | Φ800 mm
Drill rod length (single): 3 m | 3 m | 3 m | 3 m | 3 m
Drill pipe diameter: Φ60 mm | Φ60 mm | Φ73 mm | Φ73 mm | Φ73 mm
Drill pipe angle (as shown in table): 10-23° | 10-22° | 10-23° | 10-20° | 10-20°
Maximum mudflow: 160 L/min | 250 L/min | 320 L/min | 320 L/min | 320 L/min
Maximum mud pressure: 100 bar | 80 bar | 80 bar | 80 bar | 80 bar
Overall quality (weight): 6700 kg | 8500 kg | 12500 kg | 11500 kg | 11200 kg
Dimension (L*W*H): 5700*1820*2400 mm | 6400*2270*2340 mm | 7100*2260*2450 mm | 7100*2250*2450 mm | 7662*2162*2450 mm

Características / Especificações técnicas

• YG-160A — Engine 100 KW; push/pull by cylinder; max drag/feed 160/100 KN; max torque 5000 N·m; powerhead speed 0–180 r/min; moving speed 30 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–23°; mudflow 160 L/min; mud pressure 100 bar; weight 6700 kg; dimension 5700×1820×2400 mm.
• YG-180 — Engine 97 KW; push/pull by motor; max drag/feed 180/180 KN; max torque 6000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–22°; mudflow 250 L/min; mud pressure 80 bar; weight 8500 kg; dimension 6400×2270×2340 mm.
• YG-280 — Engine 160 KW; push/pull by motor; max drag/feed 280/280 KN; max torque 10000 N·m; powerhead speed 0–120 r/min; moving speed 20 m/min; max reaming Φ750 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–23°; mudflow 320 L/min; mud pressure 80 bar; weight 12500 kg; dimension 7100×2260×2450 mm.
• YG-320 — Engine 140/160 KW; push/pull by cylinder; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11500 kg; dimension 7100×2250×2450 mm.
• YG-320A — Engine 160 KW; push/pull by motor; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11200 kg; dimension 7662×2162×2450 mm.
