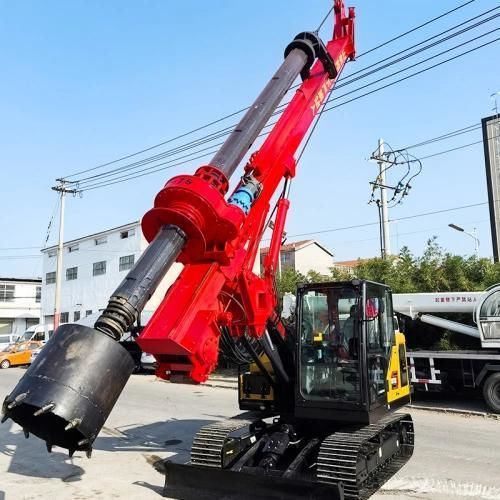

Perfuratriz de sondagem YG series

de estabilizaçãode investigação geotécnicapara estacas escavadas

Visão geral
Uma perfuratriz rotativa é uma máquina pesada projetada para criar furos circulares profundos para estacas moldadas e fundações. A unidade faz girar uma ferramenta de aço para cortar e extrair solo ou rocha de forma eficiente, permitindo a instalação de estacas de concreto armado para edifícios, pontes, estradas e obras de contenção.

Usos comuns para iniciantes

• Fundações de edifícios: Perfuração de furos profundos para suportar estruturas residenciais ou comerciais.
• Construção de pontes: Criação de fundações de estacas estáveis para pontes e travessias de rios.
• Obras de contenção: Execução de estacas perfuradas ao longo de taludes para estabilizar o solo e prevenir deslizamentos.

Erro a evitar pelos iniciantes
Não use uma única ferramenta de perfuração para todas as condições de solo. Use um balde de perfuração padrão para solos moles e mude para um tubo de amostragem ou hélice em presença de rocha. A ferramenta inadequada reduz a velocidade de avanço e aumenta o desgaste do equipamento.

Exemplo real (estudo de caso)
Uma pequena equipa de construção no México comprou uma perfuratriz rotativa compacta para as fundações de um edifício comercial de três andares. Após analisar as camadas de solo e escolher um modelo transportável, concluíram a fase de estacas duas semanas antes do previsto e reduziram os custos de equipamento em mais de 30% em relação ao aluguer.

Perguntas e respostas para iniciantes

• Como escolher a perfuratriz rotativa certa para a minha primeira compra? Baseie a escolha em três parâmetros: diâmetro da estaca, profundidade de perfuração necessária e tipo de solo. Máquinas compactas com haste Kelly por fricção servem para a maioria das estacas rasas; hastes Kelly encaixáveis oferecem maior capacidade para furos profundos em solos moles.
• Que manutenção diária devo fazer antes de ligar o motor? Verifique os níveis de óleo do motor e hidráulico, inspecione a haste Kelly e os cabos quanto a danos e lubrifique os rolamentos e juntas principais.
• O que fazer se a parede do furo começar a desabar? Em areias soltas ou solos saturados, use lama bentonítica ou instale revestimentos temporários de aço durante a perfuração para suportar a parede e controlar os cortes.

Características / especificações técnicas

• YG13
  • Diâmetro máx. de perfuração: 1000 mm
  • Profundidade máx. de perfuração: 13 m
  • Torque rotativo máx.: 50 KN·m
  • Ângulo de rotação: 360°
  • Velocidade de rotação: 10-45 r/min
  • Dimensões (m): 3.1 × 1.92 × 3.5 m
  • Peso: 9 ton
• YG15
  • Diâmetro máx. de perfuração: 1600 mm
  • Profundidade máx. de perfuração: 15 m
  • Torque rotativo máx.: 45 KN·m
  • Ângulo de rotação: 180°
  • Velocidade de rotação: 17-45 r/min
  • Dimensões (m): 6.8 × 2.27 × 3.2 m
  • Peso: 13 ton
• YG16
  • Diâmetro máx. de perfuração: 1500 mm
  • Profundidade máx. de perfuração: 16 m
  • Torque rotativo máx.: 46 KN·m
  • Ângulo de rotação: 180°
  • Velocidade de rotação: 20-46 r/min
  • Dimensões (m): 10 × 2.3 × 3.2 m
  • Peso: 11 ton
• YG20
  • Diâmetro máx. de perfuração: 1600 mm
  • Profundidade máx. de perfuração: 20 m
  • Torque rotativo máx.: 36 KN·m
  • Ângulo de rotação: 360°
  • Velocidade de rotação: 22-43 r/min
  • Dimensões (m): 9.5 × 2.6 × 3.5 m
  • Peso: 17.8 ton
