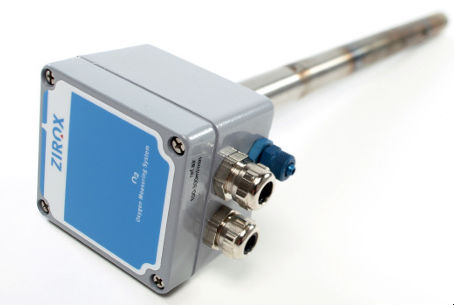

Sonda de gás SS31H

de oxigêniorobusta

Informações gerais
As sondas de gases ZIROX SS31/SS31H são sensores de oxigénio robustos concebidos para a determinação do lambda em instalações de combustão de grande porte e para a medição da pressão parcial de oxigénio em atmosferas de fornos. As sondas são isentas de calibração, drift e manutenção. Um aquecedor integrado mantém a temperatura de funcionamento, evitando viéses de medição provocados pelo arrefecimento do gás amostrado na linha de sucção. Materiais e componentes de alta qualidade garantem estabilidade a longo prazo.

Aplicações

• Medidas de gases de combustão em centrais térmicas e caldeiras
• Monitorização de gases de processo em fornos industriais

Dados técnicos - Sonda de oxigénio SS31H
Comprimento: 300...1800 mm
Diâmetro: 25 mm
Peso: 1...3,5 kg
Material: aço inoxidável 1.4841
Dimensões cabeça de fixação: 75 x 80 x 60 mm
Bornes: 5 x Phönix MBK 2,5/E
Grau de protecção: IP52 (IP65 a pedido)
Alimentação: 36 V (DC ou AC)
Resistência do aquecedor AC / DC: 8 Ohm
Corrente do aquecedor AC / DC: 4,5 A
Potência do aquecedor AC / DC: 160 VA
Controlo do aquecedor: PWM, tempo de ciclo máx. 500 ms
Intervalo: -0,01...20,6 Vol.-% O2
Precisão: < 5 % erro relativo
Temperatura de trabalho (sonda): 700...800 °C
Offset do sensor: -2 mV...-10 mV
Tensão do sensor (5,0 Vol.-%, 800 °C): -33,1 mV
Termopar: Tipo B (800 °C ≙ 3,2 mV)
Caudal máx. do gás medido: 10 m/s
Gás de referência: ar ambiente
Caudal gás de referência: 5...10 l/h

Atribuição de bornes

• (1) Terra — AGND
• (2) Tensão sensor — -Uz
• (3) Tensão térmica — +Ut
• (4) Aquecimento — UH
• (5) Aquecimento — UH

Recomendação de montagem

• Utilizar prensa-cabos ou união de anel de corte para vedação fiável

Opções

• Canal de gás de ensaio para verificação in-situ da sonda
• Manga de imersão para protecção da sonda em fluxos > 10 m/s

Características / Especificações técnicas

• Modelo: SS31 / SS31H
• Comprimento: 300...1800 mm
• Diâmetro: 25 mm
• Peso: 1...3,5 kg
• Material do invólucro: aço inoxidável 1.4841
• Cabeça de fixação: 75 x 80 x 60 mm
• Protecção: IP52 (IP65 a pedido)
• Alimentação: 36 V (DC ou AC)
• Aquecedor: 160 VA, 4,5 A, 8 Ohm
• Controlo do aquecedor: PWM, tempo de ciclo máx. 500 ms
• Intervalo O2: -0,01...20,6 Vol.-%
• Precisão: < 5 % erro relativo
• Temperatura de operação: 700...800 °C
• Termopar: Tipo B
• Caudal máx.: 10 m/s (manga de imersão opcional para caudais superiores)
• Gás de referência: ar ambiente, caudal 5...10 l/h
