Unidade electrônica de controle E713

Informações gerais

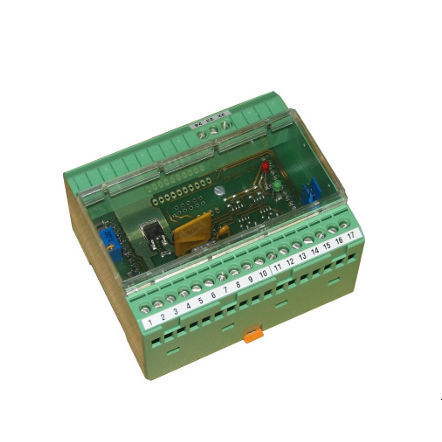

O E713 é uma unidade eletrônica projetada para registar e processar sinais das sondas de oxigénio ZIROX®. Converte os sinais da sonda em concentração de oxigénio segundo a equação de Nernst e fornece a saída dos valores medidos através de interfaces analógicas padrão. A unidade fornece alimentação às sondas e controla a resistência de aquecimento para sondas ZIROX® aquecidas. O E713 está disponível em variantes para montagem em painel ou em trilho DIN e pode ser fornecido juntamente com um módulo de bomba opcional em um invólucro de aço para campo.

Aplicações / Características

• Aquisição e processamento de sinais de sondas ZIROX®
• Saída do valor medido via 4-20 mA (padrão), 0/2-10 V opcional
• Alimentação e controlo de aquecimento para sondas aquecidas (saída de aquecimento até 5 A)
• Monitorização de processo e integração em sistemas de controlo
• Interface digital opcional (RS232) e calibração via RS232

Dados técnicos

• Entrada de sinal: tensão de célula e termoelétrica das sondas ZIROX®
• Gama de medição: 0...20,64 Vol.-% O2 (expansível até 100 Vol.-% a pedido)
• Precisão: erro relativo < 5 % (típico)
• Fornecimento de gás de referência: não integrado (possível via módulo de bomba opcional)
• Visor: LCD matriz de pontos, 2 x 16 caracteres (texto claro)
• Teclado: 2 teclas de membrana
• Saída analógica: 4...20 mA (corresponde a 0...20 Vol.-% O2), 0/2-10 V opcional; isolação galvânica até 500 V DC
• Interface digital: RS232 (opcional)
• Alimentação: 24 V DC ±10 %, corrente típica aprox. 60 mA (mais corrente de aquecimento da sonda)
• Controlo de aquecimento: 24 V DC, máx. 5 A
• Dimensões (caixa painel): 96 x 96 x 150 mm³; (módulo trilho DIN): 90 x 75 x 55 mm³
• Peso: aprox. 0,3 kg (variante painel)
• Grau de proteção: IP22 (variante painel) / IP20 (módulo trilho DIN)
• Temperatura de operação: 0...+40 °C (padrão) / até +50 °C dependendo da variante; humidade 0...95 % rel.
• Temperatura de armazenamento: -20...+50 °C (padrão) / até +60 °C dependendo da variante

Características / Especificações técnicas

• Opção electrónica económica para montagem em painel ou em trilho DIN
• Processamento de sinais segundo a equação de Nernst para sondas ZIROX®
• Saída analógica padrão 4-20 mA; interfaces e calibração opcionais
• Alimentação 24 V DC com controlo de aquecimento integrado para sondas aquecidas (máx. 5 A)
• Gama de medição flexível e configurações opcionais mediante pedido
