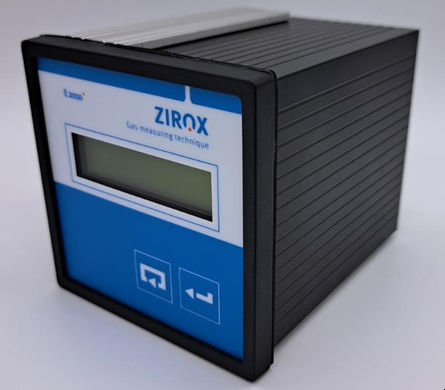

Unidade electrônica de controle de tensão E2010

Informações gerais
A unidade eletrónica E2010 é o equipamento padrão para utilização com sondas de oxigénio ZIROX. Regista os sinais da sonda, converte-os em concentração de oxigénio de acordo com a equação de Nernst e fornece o valor medido através de uma saída standard 4-20 mA. O E2010 também fornece alimentação e controlo de aquecimento para sondas ZIROX aquecidas.

Características

• Aquisição e processamento de sinais para sondas ZIROX
• Saída do valor medido através da interface standard 4-20 mA
• Alimentação e controlo de aquecimento para sondas aquecidas
• Display LCD matricial e teclado de 2 teclas para monitorização local

Dados técnicos E2010

• Entrada de sinal: tensão de célula e termoelétrica das sondas ZIROX
• Gama: 0...20,64 Vol.-% O2 (até 100 Vol.-% sob pedido)
• Precisão: erro relativo < 5 %
• Fornecimento de gás de referência: nenhum (deve ser fornecido pelo utilizador)
• Display: LCD matricial, 2 x 16 caracteres
• Teclado: 2 teclas de membrana
• Saída: 4...20 mA (corresponde a 0...20 Vol.-% O2)
• Alimentação: 24 V CC +/- 10 %, 5 A
• Dimensões: 96 x 96 x 125 mm
• Peso: aprox. 650 g
• Grau de proteção: IP30 (frente IP52)
• Temperatura de operação: 0...+40 °C, 0...95 % HR
• Temperatura de armazenamento: -20...+50 °C, 0...95 % HR

Download
Manual (PDF) disponível.
