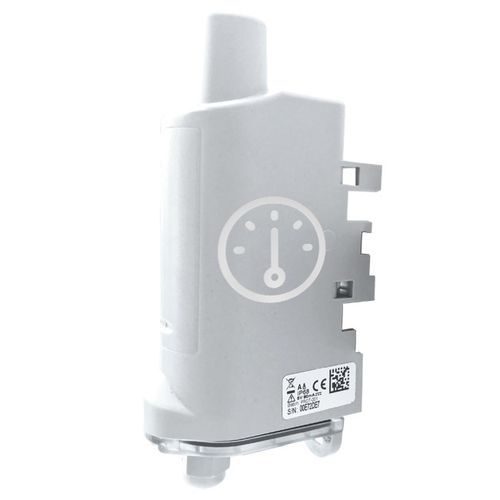

設定可能センサー用ワイヤレストランスミッタ ARF8230 series

低出力プログラム可能パルス

製品概要
PULSEセンサーは水道、電力、熱のメーター消費データを読み取り解析し、機器のサイクルをカウントして保守計画を支援します。パルス出力を持つメーターや機器への接続を前提とした無線パルスインターフェースです。

IoTセンサーの特長

• 2つの設定可能なパルス入力（無電圧接点、REED、S0、オープンコレクタ）
• バッテリ駆動で使用条件により15年以上の稼働が可能
• 不正検知および漏水検知
• メーターの流量監視
• 定期送信および/またはイベントトリガー送信
• データログによる最適な省電力運用
• ローカル（USB-C）およびリモート設定対応
• KARE+対応
• 対応版：LoRaWAN (EU863-870, US902-928, AU915-928, AS923-1)、Sigfox (RC1/RC2/RC4)、NB‑IoT / LTE‑M
• 6線バージョンおよびATEXオプションあり

PULSEセンサーの機能

• 3線メーター×2 または 5線メーター×1 に接続可能（6線版あり）
• メーター指標や機器サイクルの定期送信、値のログ保存はオプション
• 流量閾値（高/低）や漏水検知時のアラームおよびイベント送信
• フレームごとの再送回数を設定できる冗長性
• 各チャネルの状態変化を検出する不正入力
• USB-Cによるローカル設定およびネットワーク経由のリモート設定（周期、送信モード、閾値）
• 製品エラー、設定エラー、低バッテリアラート
• 起動時のパルス検出テスト（LoRaWAN）、取得時間のプログラム、内部時計の自動日次同期（LoRaWAN）

センサーが実行すること

• 警報：不正検知、閾値超過、漏水検知時にアラームを発報
• 監視：水道、電力、熱メーターの指標を定期報告（インデックス送信、流量の最小/最大監視）
• カウント：機器の稼働サイクルをカウントし保守を支援

型番 / 利用可能バリアント

• ARF8230ARA - PULSE LoRaWAN EU863-870
• ARF8230CRA - PULSE Sigfox RC1
• ARF8230ARA-CBL2 - PULSE CBL LoRaWAN EU863-870 (6線)
• ARF8230CRA-CBL2 - PULSE CBL Sigfox RC1 (6線)
• ARF8230BRA - PULSE LoRaWAN US902-928
• ARF8230DRA - PULSE Sigfox RC2
• ARF8230JRA - PULSE LoRaWAN AS923-92
• ARF8230IRA - PULSE LoRaWAN AU915-928
• ARF8230KRA - PULSE Sigfox RC4

認証と規制
EU版：指令 2014/53/EU (RED)；米国：FCC Title 47 CFR Part 15；カナダ：RSS-247；該当地域では AS/NZS 4268 に準拠。

技術仕様

• 入力：2系統の設定可能なパルス入力（無電圧接点、REED、S0、オープンコレクタ）
• 接続可能メーター：3線メーター×2 または 5線メーター×1（6線版あり）
• 寸法：132 x 62 x 34 mm
• 質量：103 g
• 筐体：IP68
• 取付け方式：DINレール、パイプ、壁、バンド固定
• 動作環境：-25°C～+70°C；0～85% RH（結露なきこと）
• 電源：交換可能バッテリ 4000 mAh；稼働時間は設定に依存（例：LoRaWAN SF7/SF10/SF12 >15年、Sigfox RC1 約7.3年の例）
• データモード：定期送信、イベント送信、ログ（フレーム当たり最大23サンプル）
• 冗長性：フレーム毎の再送回数を設定可
• 設定：USB-Cローカルおよびネットワーク経由のリモート設定
• アラート：不正検知、漏水・流量閾値、製品/設定/低バッテリ警告
• 時間と取得：起動時パルス検出テスト（LoRaWAN）、取得時間プログラム、日次自動時刻同期（LoRaWAN）
• 接続性：LoRaWAN、Sigfox、NB‑IoT / LTE‑M；KARE+対応
• ATEX：BinderまたはGazparコネクタ対応の認証版あり
• デコード：提供されるCODECツールで対応
