トロイダル電流センサー ARF819 series

DINレールAC4-20 mA

製品概要

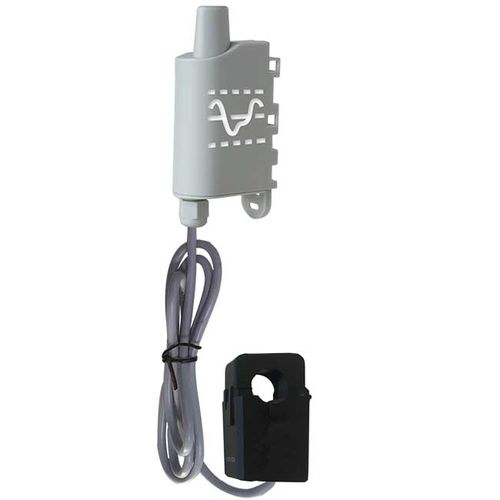

CURRENT SENSOR は、ANALOG 送信機と電流トランスデューサ（50 A、100 A、500 A）を組み合わせた、すぐに使える LoRaWAN デバイスです。交流電流を計測し、LPWAN 経由で監視・分析用に送信します。

特長

• アナログ入力 2 系統（独立して 0-10 V または 4-20 mA に設定可能）
• アナログ系に紐づくドライ接点入力 2 系統
• データ送信：定期送信および/またはイベント駆動（LoRaWAN EU863-870）
• 交換可能な 2600 mAh バッテリー駆動
• 屋外/産業用途対応の IP67 エンクロージャ
• Adeunis のデバイス管理（KARE）対応

接続センサーの用途

• 電流計測による発電・設備の監視
• 消費の把握と解析による予防保全・レポーティング

アラート／警報機能
および/または 以下の際にアラームをトリガーします：

• 設定された上限/下限電流を超えた場合
• 2 系統のドライ接点入力のいずれかでイベントが発生した場合

技術仕様

• アナログ入力：2 系統、0-10 V または 4-20 mA に設定可能
• デジタル入力：アナログ入力に関連付けられたドライ接点 2 系統
• ローカルおよびネットワーク経由のリモート設定
• 送信モード：定期および/またはイベント駆動
• アラート：製品エラー、設定エラー、低バッテリー

一般仕様

• 重量：70 g（バッテリー含む）
• 寸法：105 x 50 x 27 mm
• エンクロージャ：IP67、EMERGE™ PC 8731HH グレー樹脂（筐体）、EMERGE™ PC 8430-15 透明樹脂（底部）
• 取付方法：DIN レール、チューブ、壁面、バンド
• 電源：交換可能バッテリー 2600 mAh
• 推奨動作環境：-25°C～+70°C（バッテリー版）；結露なきこと、0～85% RH

電流トランスデューサ特性

• 動作温度：-25°C～+60°C
• 耐炎性：UL94-V0
• 対応バージョン：50 A、100 A、500 A
• 精度：±2%
• ケーブル長：約70 cm
• ケーブル径（バージョン別）：50 A = 10 mm；100 A = 16 mm；500 A = 36 mm

追加技術仕様

• 最小スキャン周期：30 秒
• データロギング：フレームあたり最大 24 サンプル
• ライフフレーム設定および EPOCH 2013 タイムスタンプ（オプション）
• 起動時のネットワークテスト（LED 表示）；Join フェーズのカスタマイズ；リモート Join 再起動
• データアクセス性と冗長性

動作地域
LoRaWAN EU863-870

想定バッテリー寿命（例）
条件：2 系入力が有効で 0-10 V に設定されている場合。
5 分ごとに 1 回スキャン、30 分ごとに 1 回送信の場合：

• SF7：>15 年
• SF12：約 5 年

10 分ごとに 1 回スキャン、60 分ごとに 1 回送信の場合：

• SF7：>15 年
• SF12：約 9.1 年

認証
指令 2014/53/EU（RED）

製品型番

• ARF8190BA-B01 CURRENT SENSOR LoRaWAN® EU863-870 – 50A
• ARF8190BA-B02 CURRENT SENSOR LoRaWAN® EU863-870 – 100A
• ARF8190BA-B03 CURRENT SENSOR LoRaWAN® EU863-870 – 500A

技術仕様（抜粋）

• 製品名：CURRENT SENSOR
• Brand: Adeunis
• モデル構成：ANALOG 送信機 + 電流トランスデューサ（50 A / 100 A / 500 A）
• アナログ入力：2、0-10 V または 4-20 mA に設定可能
• デジタル入力：2 ドライ接点入力（関連付けあり）
• 送信：定期および/またはイベント駆動（LoRaWAN EU863-870）
• 保護等級：IP67
• バッテリー：交換可能 2600 mAh
• 重量：70 g；寸法：105 x 50 x 27 mm
• トランスデューサ動作温度：-25°C～+60°C；精度 ±2%
• 取付：DIN レール、チューブ、壁、バンド
• 最小スキャン周期：30 s；ロギング：フレーム当たり最大 24 サンプル
• タイムスタンプ：EPOCH 2013（オプション）
• 認証：RED 2014/53/EU
