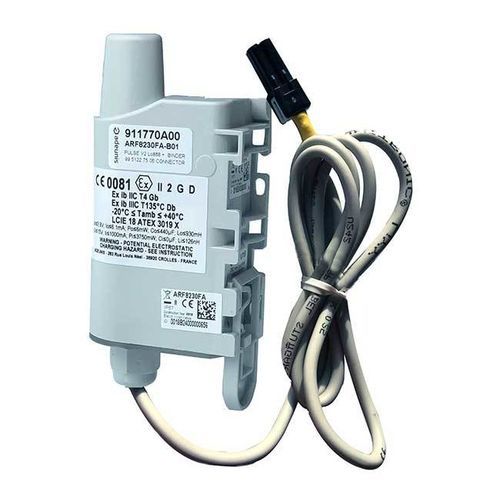

IoTガスメーター ARF8230FA-B02

製品概要
GAZPAR 2ピンメスコネクタで予め配線された ATEX PULSE IoT センサー。ガスメーターのパルス信号を読み取り、定期的なインデックス送信、流量監視、漏えい／不正検出を目的とした産業およびユーティリティ向け設計です。

IoTセンサーの特長

• GAZPARコネクタ（2ピン、ケーブル長1 m）で予め配線済み
• メーターインデックスおよび流量の定期監視（最小/最大）
• 漏えい・不正検出と設定可能なアラート
• ローカルまたはリモートでの設定
• はんだ付けバッテリー駆動
• タイムスタンプ付き送信（LoRaWAN）
• 起動時のネットワークテスト

ATEX 製品（使用区分）

• ガス＆蒸気
  • ゾーン1：危険領域の直近
  • グループ IIC：水素ガスや蒸気、アセチレン等
• 粉じん
  • ゾーン21：危険領域の直近

接続センサーの機能

• 監視：ガスメーターのインデックスを定期的に読み取り送信；流量（最小/最大）を監視
• アラート：流量が閾値を超えた場合や漏えい検出時にアラームを発生（AND/OR ロジック）

センサー仕様

• 履歴オプション付き定期モード
• データ冗長性および設定可能なライフフレーム
• タイムスタンプおよび起動時の LoRaWAN ネットワークテスト
• ネットワーク加入フェーズのカスタマイズ
• 製品エラー、設定エラー、低バッテリーのアラート
• ケーブル誘導値 < 0.004 mH；ケーブル容量 < 0.00012 µF

一般仕様

• 寸法：105 x 50 x 27 mm
• 重量：70 g
• 筐体：IP67
• 取り付け：DINレール、チューブ、壁面取付、フランジ
• 動作温度：-20°C ～ +40°C
• はんだ付けバッテリー（ユーザー交換不可）

Gazparコネクタ

• GAZPAR 2ピン メスコネクタ
• ケーブル長：1 m
• ケーブル誘導値 < 0.004 mH
• ケーブル容量 < 0.00012 µF

PULSE ATEX 仕様

• ATEX II 2 G D
• Ex ib IIC T4 Gb
• Ex ib IIIC T135°C Db
• 周囲温度：-20°C < Tamb < +40°C
• Ui ≤ 3.9 V; Ii ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH
• Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH

認証と適合

• LoRaWAN EU863-870
• 指令 2014/53/EU（RED）

想定稼働時間

• 1時間に1回のインデックス送信（24フレーム/日）、プルアップ有効で500パルス/日
• LoRaWAN EU863-870：SF7 > 10年；SF12：7年

提供バージョン

• GAZPAR コネクタのバリエーション（バインダコネクタや PULSE ATEX インパルスインターフェース等）を含む、ガスメーター対応バージョンを用意

技術仕様

• 製品：GAZPAR コネクタと組み合わせた ATEX PULSE IoT センサー
• コネクタ：GAZPAR 2ピン メス、ケーブル1 m
• 保護等級：IP67
• 寸法：105 x 50 x 27 mm
• 重量：70 g
• 動作温度：-20°C ～ +40°C
• ATEX 等級：ATEX II 2 G D；Ex ib IIC T4 Gb；Ex ib IIIC T135°C Db
• 電気的制限：Uo ≤ 3.9 V；Io ≤ 6.1 mA；Po ≤ 6 mW；Co ≤ 440 µF；Lo ≤ 930 mH；Ui ≤ 15 V；Ii ≤ 1000 mA；Pi ≤ 3750 mW；Ci = 0 µF；Li = 126 nH
• 無線：LoRaWAN EU863-870
• バッテリー：はんだ付け（交換不可）
• 機能：定期的なインデックス送信、流量監視、漏えい／不正検出、閾値アラート、ローカル／リモート設定、タイムスタンプ、起動時のネットワークテスト
