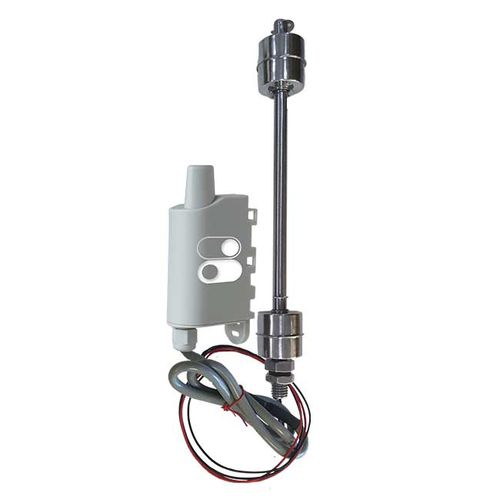

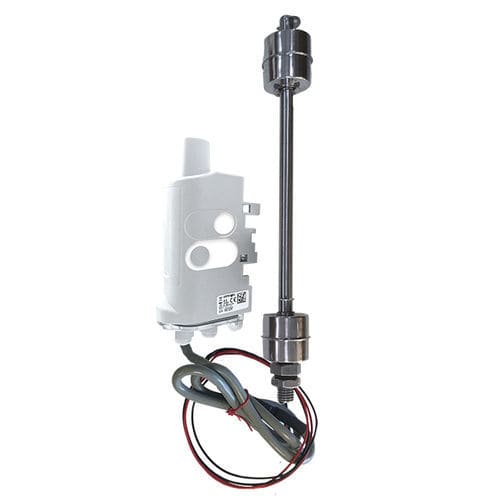

フロート式レベルセンサ ARF817 series

液体用液体LoRaWAN

概要
二段階液位センサーは、2段階の液位を検知するためのすぐに使用できる製品です。パッケージは無電圧接点（DRY CONTACTS）対応のトランシーバーと二段階液位センサ（プローブ）で構成されます。ユーザーによる設置を簡素化するための初期設定が施されています。

IoTセンサーの特長

• 4つの設定可能な入出力：
  • 入力の状態変化に応じた出力の制御
  • 出力のリモートかつ準リアルタイム制御 – LoRaWAN Class C
  • ある状態に費やした時間の追跡
• 15年以上の稼働（バージョンおよび設定に依存）
• ローカルおよびリモートでの設定
• データ送信モード：周期送信および/またはイベントトリガー
• KARE対応
• 対応版：LoRaWAN: EU863-870 / US902-928 / AU915-928 / AS923-1；Sigfox: RC1 / RC2 / RC4

接続センサーで実行されるアクション

• アラート：イベント発生時の通知 — 液位の上昇/低下を警告、あふれの予測、タンクの空状態の防止。
• モニタ：状態変化の回数をカウントし、特定状態に費やした時間を評価。

二段階液位センサーの機能

• 4つの設定可能なデジタル入出力
• LoRaWAN Class C（外部電源使用時）
• 周期的および/またはイベントベースの送信
• ライフサイクルの設定可能
• 製品エラー、設定エラー、低電圧アラート
• 動作温度範囲（トランシーバー）：-25°C～+70°C
• 交換可能バッテリー
• 取付方式：DINレール、チューブ、壁面取付、バンド固定
• 設定方法：
  • ローカル：USBポート経由
  • リモート：ネットワーク経由で送信モード、周期、入出力の動作を選択可能
• 認証：指令2014/53/EU（RED）；米国：FCC Title 47 CFR Part 15；カナダ：RSS‑247 Issue 2；AS/NZS 4268

二段階液位センサー（プローブ）仕様

• プローブ動作温度：最大120°C
• 寸法：全長215 mm / フロート本体200 mm
• プローブ外装：ステンレス鋼304
• ケーブル長：約1 m
• 動作圧力：1 MPa
• 最大圧力：5 MPa

対応エリア／無線バージョン

• LoRaWAN: EU863-870, US902-928, AU915-928, AS923-1
• Sigfox: RC1, RC2, RC4

センサー設置箇所

• タンク内
• 排出ノズル内

型番（製品リファレンス）

• LoRaWAN: ARF8170ARA-B02 (EU863-870); ARF8170BRA-B02 (US902-928); ARF8170IRA-B02 (AU915-928); ARF8170JRA-B02 (AS923)
• Sigfox: ARF8171BA-B02 (RC1); ARF8170DRA-B02 (RC2); ARF8170KRA-B02 (RC4)

技術資料

• LoRaWANおよびSigfox版のデータシートを提供

仕様 / 技術データ

• 製品種別：DRY CONTACTSトランシーバーを備えた二段階液位センサー
• パッケージ構成：dry contactsトランシーバー + 二段階液位プローブ
• 入出力：4つの設定可能なデジタル入出力
• 通信：LoRaWAN（複数地域バンド）およびSigfox（RC1/RC2/RC4）
• 送信モード：周期的および/またはイベントトリガー
• 電源／稼働時間：交換可能バッテリー；バージョンおよび設定により15年以上
• 動作温度（トランシーバー）：-25°C～+70°C
• 動作温度（プローブ）：最大120°C
• プローブ寸法：215 mm 全長 / 200 mm フロート本体
• プローブ外装：ステンレス鋼304
• プローブケーブル：約1 m
• プローブ圧力：動作1 MPa；最大5 MPa
• 取付：DINレール、チューブ、壁面取付、バンド固定
• 設定：USB経由のローカル設定；ネットワーク経由のリモート設定（送信モード、周期、I/O動作の選択）
• アラート：製品エラー、設定エラー、低電圧、レベル変化
• 基準・認証：RED 2014/53/EU；FCC 47 CFR Part 15；Canada RSS‑247 Issue 2；AS/NZS 4268
• 型番：地域別バリエーションのリストを参照（LoRaWANおよびSigfox）
