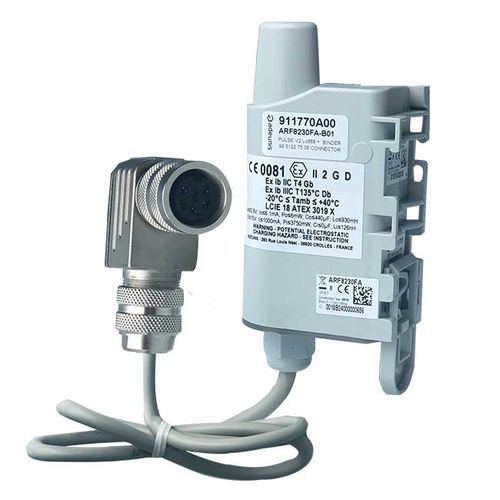

パルスカウンター PULSE ATEX

電子式LoRaWANIP67

概要 本製品は PULSE ATEX センサーと予め配線された Binder コネクタを組み合わせ、ガスメーターのパルス信号を読み取って遠隔監視とエネルギー管理を可能にする IoT ソリューションです。ATEX 環境向けに設計され、LoRaWAN EU863-870 の無線対応で現場設置が容易です。

主な特長

• メーター直結用に Binder コネクタで予め配線済み
• 電池駆動、定期送信またはアラート時送信に対応
• 不正検知およびガス漏れ検知
• フロー監視（最小/最大）
• ローカルおよびリモート（LoRaWAN）で設定可能
• データログと冗長化によるサービス継続性確保
• タイムスタンプ、起動時のネットワークテスト
• 利用可能バージョン：PULSE ATEX、Gazpar コネクタ版

ATEX ゾーン

• ガス・蒸気：
  • Zone 1：危険箇所に近接する領域
  • Group IIC：水素、アセチレン等のガス
• 粉じん：
  • Zone 21：危険箇所に近接する領域

センサーの動作

• 監視：ガスメーターの指示値を定期送信（インデックス送信）し、フローを監視（最小/最大）
• アラート：フローが閾値を超えた場合や漏洩検知時にアラーム（AND/OR）を発報
• 計測ポリシーに合わせた送信・アラート設定が可能

メーター対応バージョン

• PULSE ATEX（LoRaWAN EU863-870 対応）
• Gazpar コネクタ搭載バージョン

技術仕様

• センサー機能：ログ有無の周期モード、データ冗長化、タイムスタンプ、起動時ネットワークテスト、カスタマイズ可能な join フェーズ、設定可能なライフフレーム、製品エラー・設定エラー・低電池のアラート
• 一般仕様：寸法 105 x 50 x 27 mm、重量 70 g、筐体 IP67（要望で IP68）、一体型取付：DIN レール、チューブ、壁面、フランジ、動作温度 -20°C ～ +40°C、はんだ付けバッテリ、規格：指令 2014/53/EU（RED）
• Binder コネクタ：IP67、メス L 字型コネクタ、DIN 6pin、UL 認証、ケーブルインダクタンス < 0.004 mH、ケーブル容量 < 0.00012 µF
• PULSE ATEX：ATEX II 2 G D、Ex ib IIC T4 Gb、Ex ib IIIC T135°C Db、-20°C < Tamb < +40°C、内部限界：Uo ≤ 3.9V、Io ≤ 6.1mA、Po ≤ 6mW、Co ≤ 440µF、Lo ≤ 930mH、Ui ≤ 15V、Ii ≤ 1000mA、Pi ≤ 3750mW、Ci = 0µF、Li = 126nH
• 無線 / 運用域：LoRaWAN EU863-870
• 想定稼働時間（例）：インデックス送信 1 回/時（24 フレーム/日）、500 パルス/日、プルアップ有効時：SF7 > 10 年、SF12 約 7 年
• 品番（例）：ARF8230FA-B01 = PULSE ATEX + BINDER LoRaWAN EU863-870
• 認証：指令 2014/53/EU（RED）
