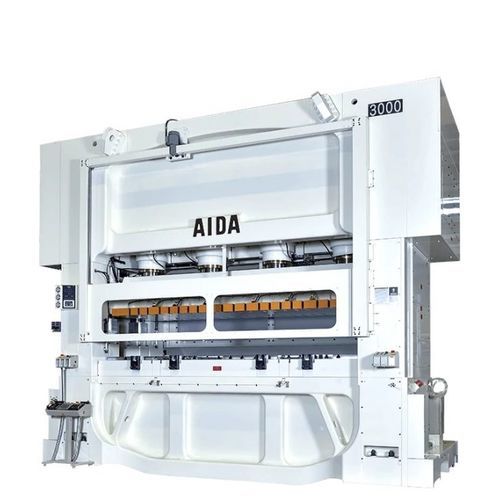

機械式プレス機 MSP series

スタンピング積層加工コンパクト

高速・高精度モーターコア・ラミネートプレス MSP高速スタンピングプレスでは、コンパクトな設計と複数のサスペンションポイントにより、動的精度が大幅に向上します。 下死点（BDC）補正 時間経過に伴うパンチ貫通の安定化 特別に設計されたサスペンションポイントにより、目的の設定を維持するためにBDCを工程内で調整することができ、100回のプレスストロークごとに自動的に行うことができます。 ローラーベアリングとオイルフィルムベアリングを一体化 速度変化によるBDCの変動を制御します。高速プレスでは、プレス速度の上下によりスライドの下死点位置が変化します。 高速運転時の慣性力をバランスさせ、プレス構造を安定させます。 スライドと上型によって発生する慣性力は、プレスが不安定になる原因となります。これらの力をバランスさせるには、スライドと上型に正反対に往復する大きなウェイトを設置します。 偏心シャフトドライブ ショートストローク精密プレスに最適 偏心シャフトは主に高速でプログレッシブな金型プレス加工に使用されます。偏心シャフトの両側にベアリングサポートを配置することができます。 プレスのすべての可動部に温度制御されたオイルを循環させます。 熱膨張を制御し、最終部品への影響を低減するため、AIDAのスタンピングプレスは、温度制御されたオイルを（必要に応じて外部冷却システムを介して）プレスおよびフィードのすべての可動部に循環させるシステムを採用しています。
