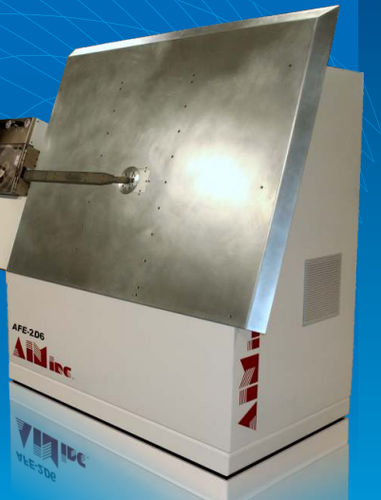

電動・油圧折り曲げ機 AFE-2Dx

電動式平棒用バー

AFE-2Dxは、AFM-2Dxをベースに設計された装置で、全てのユーザーが必要としない機能を搭載しています。標準的なAFM-2Dxラインの簡易版で、傾斜トッププレートはありません。型番のAFMは "AccuForm Modular "の略で、本機をモジュールで構成できることを意味します。一般的な機能については、当社装置の大部分に共通する属性のページをお読みください。 AFE-2Dxラインの基本バージョンには、フィーダー・モジュールとベンダー・モジュールがあります。各モジュールはそれぞれ独自のオペレーションを提供しますが、すべてのモジュールは同じコンピューターシステムから制御・同期されます。AFE-2Dxラインでは、コンピューターシステムはフィーダーモジュールに搭載されています。 技術仕様 標準（シングルステージ）ベンディングヘッド フィーダーモジュールは、ストレートナーを通してベンダーモジュールにワイヤーを供給します。ベンダーのメカニズムは、あらかじめプログラムされたデータに従ってワイヤーを曲げ、内蔵の油圧カッターで「シャーリング」します。タレットオプション(-T)は、ベンダーモジュールにサーボ軸を1つ追加し、2本目のベンディングピンとともに、自動でプログラム可能なベンディングツール交換を行います。これにより、ワイヤーを曲げるツールをプログラムで柔軟に変更でき、4～8種類の曲げ半径が可能になります。タレットオプションでは、2つのベンディングピンが使用可能です。通常、1つは生成された半径用のローラーで、もう1つは「きつい」曲げ用のハードピンです。 タレットベンダー（インデックスツールチェンジャー） 例えば、インライン面取りモジュール(AL1)やインライン金型モジュール(AD1)などです。
