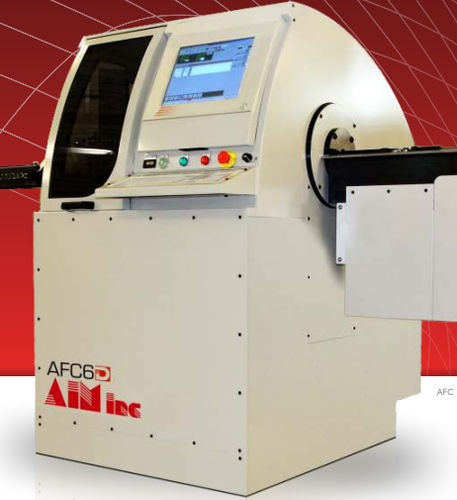

電動式折り曲げ機 AFC 3Dx

ワイヤー用ワイヤー用4本駆動

型番のAFCは「AccuForm Compact」の略で、機械構成がコンパクトであることを意味します。 AFC-xラインの基本バージョンには、フィーダー・モジュールとベンダー・モジュールがあります。各モジュールはそれぞれ独自の操作を提供しますが、すべてのモジュールは同じコンピューター・システムから制御・同期されます。AFC-xラインでは、コンピューターシステムはベンダーモジュールと一緒に搭載されます。 フィーダーモジュールは、ストレートナーを通してベンダーモジュールにワイヤーを送ります。ベンダー機構は、あらかじめプログラムされたデータに従ってワイヤーを曲げ、内蔵の空気圧カッターで「シャーリング」します。 エイムはワイヤーショップのワークセル設計の最先端にいるため、エイムエンジニアリングは生産現場の柔軟性を高める新しい方法を常に開発しています。 エイム・ワイヤーベンディングのコンセプトに慣れ、使用されている原理をよりよく理解するために、以下に簡単なステップバイステップの直角90度ワイヤーベンド作業を説明します： 1) フィーダーモジュールが最初の長さのワイヤーサンプルを供給する。 2) ベンダーを-30度の位置にセットし、曲げ作業の準備完了 3) タレットがあらかじめ選択された工具位置に位置する 4) 曲げピンがかみ合う 5) ベンダーが90度の位置に移動し、ワイヤーを曲げる。 6) フィーダーが2本目の長さのサンプル部品を送る 7) カッターでワイヤーを切断 上記のステップは簡単で、ワイヤー曲げ加工をしたことのある人なら誰でも知っていることです。従来のプログラミングでは、ユーザーは上記のステップをすべて個別にCNCコントローラーユニットに入力する必要がありました。 上記の生産をスピードアップするのはどうだろう？ 最初の4つのステップを同時に実行し、ベンダーをどこに配置するか心配する必要がないのが好ましい。
