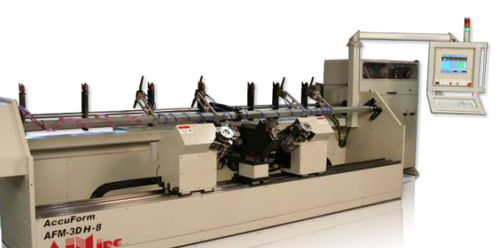

電動・油圧折り曲げ機 AFM-xDHx

電動式管形材

AFM-xDHxシリーズは、旧来の4枚スライド技術を念頭に設計されていますが、時間のかかる複雑なセットアップや高価な金型、熟練オペレーターの必要性はありません。型番のDHは "ダブルヘッド "を意味し、2つの個別ベンディングヘッドを備えていることを意味します。それぞれのベンディングヘッドは、あらかじめプログラムされたデータに従って、ストレートワイヤーに沿って位置決めし、曲げ加工を行います。 ワイヤーフィーダーモジュールは、ストレートナーを通してワイヤーを送り、ユーザーが事前に定義した長さに切断します。これらのストレートピースはホッパー機構に入れられ、ベンダーに供給されます。オプション（3Dオプション）で回転可能な自動グリッパーが、曲げ加工中の直線ワイヤーを保持します。部品が完成すると、部品ホルダーまたはオプションのロボット "Pick & Place "アームに排出される。AFDH機は3つの独立した座標系を持ち、オプションの溶接モジュールを使用すれば4つの座標系を持つことができます： フィーダー/ホッパー座標 左ベンダーとスライドの座標 右ベンダーとスライドの座標 溶接モジュールの座標 すべての座標系は互いに独立しているため、フィーダーモジュール座標であるマスターによって同期され、同時に動作することができます。上記は複雑に見えますが、当社のSmartEditor™ソフトウェアは、モーションコントローラが必要とするアルゴリズムを自動的に生成します。モーションアルゴリズムを構築するアルゴリズムを構築しました！ ユーザは、目的の部品を構成する長さと角度を入力するだけで、SmartEditor™が残りのすべてを行います。
