電動・油圧折り曲げ機 AFE-xDHx
電動式形材

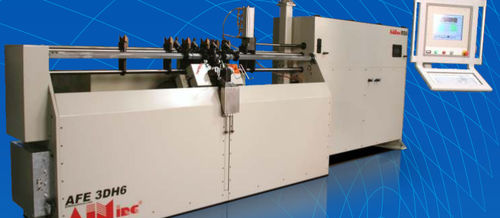

電動・油圧折り曲げ機 - AFE-xDHx - aim inc - 電動式 / 管 / 形材
電動・油圧折り曲げ機 - AFE-xDHx - aim inc - 電動式 / 管 / 形材
電動・油圧折り曲げ機 - AFE-xDHx - aim inc - 電動式 / 管 / 形材 - 画像 - 2
電動・油圧折り曲げ機 - AFE-xDHx - aim inc - 電動式 / 管 / 形材 - 画像 - 3
お気に入りに追加する
商品比較に追加する

特徴

作動
電動・油圧, 電動式
製品用途
管, 形材, スチールバー用, バスバー, ワイヤー用, ワイヤー用
ロール数
4本駆動
方向
横型, 縦型
制御
CNC, 全自動, PLC制御
複合機能
切断, 成形, せん断
軸数
12軸
その他の特徴
精密, マンドレル, 3D, 高効率, 3相, 堅牢, 自動荷積み式, 自動 右/左 曲げ加工付, ロボット式, ダブル独立調整式
管径

最大: 10 mm
(0.39 in)

最少: 2 mm
(0.08 in)

全幅

4 m
(13'01" )

全高

2 m
(6'06" )

重量

1,951 kg, 2,042 kg, 2,269 kg, 2,495 kg
(4,301 lb, 4,502 lb, 5,002 lb, 5,501 lb)

電圧

380 V, 460 V

出力

50 kVA, 55 kVA, 58 kVA, 65 kVA
(68 hp, 74.8 hp, 78.9 hp, 88.4 hp)

詳細

AFE-xDHxの装置ラインは、旧来の4枚スライド技術を念頭に設計されていますが、時間のかかる複雑なセットアップ、高価な工具、熟練オペレーターの必要性はありません。型番のDHは "ダブルヘッド "を意味し、2つの個別ベンディングヘッドを備えていることを意味します。それぞれのベンディングヘッドは、あらかじめプログラムされたデータに従って、ストレートワイヤーに沿って位置決めし、曲げ加工を行います。 ユーザーは、あらかじめカットされたストレート・ワイヤーを手動でベンダーにセットするか、ワイヤーフィーダーモジュール(オプション)により、自動でワイヤーを矯正機に通し、ユーザーがあらかじめ設定した長さにカットします。ホッパー機構は、ストレート&カットされたワイヤーピースを2台のベンダーに直接セットすることができます。自動グリッパー(3Dオプション)は、ベンド作業中にストレートワイヤーを回転させ、保持することができます。部品が完成した後、部品ホルダーまたはオプションのロボット「ピック&プレース」アームに排出することができます。 AFE-xDHxマシンには、4つの独立した座標系があります。 1) フィーダー/ホッパー座標 2) 左ベンダーおよびスライド座標 3) 右ベンダーおよびスライド座標 4) 回転クランプ座標(3次元モデルの場合) すべての座標系は独立して動作するため、回転クランプ座標で同期させながら同時に動作させることができます。複雑なDHコンフィギュレーションでも、AIM SmartEditor®ソフトウェアがマシンコントローラに必要なアルゴリズムを自動的に生成します。AIM DHマシンは、複雑なモーションアルゴリズムを構築するアルゴリズムを内蔵しています! AIMユーザーは、目的の部品を構成する長さと角度を入力するだけで、SmartEditor®が残りのすべてを行います。

---
