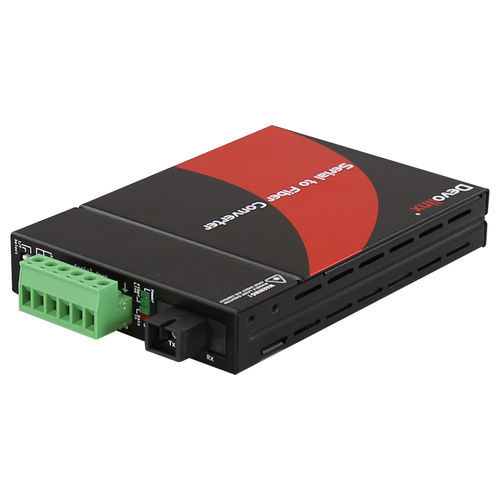

プロトコル変換器 STF-300C-WB20

通信RS422/RS485RS-232

製品概要 RS-232/422/485からファイバーへのコンバーター、WDM-B 20km、TX1550nm - RX1310nm、SCコネクター付き。 紹介 STF-300C-WB20は、RS-232またはRS-422/RS-485の伝送距離をシングルモードファイバー（WDM）で最大20kmまで延長するためのファイバーコンバーターソリューションを提供します。コンバーターは、RS-232、RS-423、またはRS-422/485/（2または4線）への接続用の複数のインターフェース回路を備えています。STF-300C-WB20は、EMI耐性ファイバー上でのデータ伝送を、RS-232の場合は最大256kbps、RS-422/485の場合は最大1024kbpsの速度で確保します。 特徴 - シングルストランドファイバー（WDM）で20 kmのシリアル伝送を延長 - RS-232/422/423/485/TTL用の選択可能なデータI/F - 2線または4線のRS-422/485用に選択可能 - 簡単なRS-422/485配線のためのプラグインスクリュー端子ブロック - プラグアンドプレイ＆コンパクトサイズ パッケージ内容 - STF-300C-WB20 - クイックスタートガイド - 外部電源アダプター オプションアクセサリー - CBF-SC01SC-SS：SCからSCへの1メートルシングルモードシンプレックスケーブル 技術仕様 - ボーレート：RS-485最大1024kbps、RS-232最大256kbps - シリアル信号：RS-485 2線、RS-485 4線、RS-232 + RTS/CTS 5線、RS-232 3線 - プルハイ/ロー：DIPスイッチ調整 - 転送速度：31.104Mbps - ファイバーポート数：1ポート - 100 BASE-FXファイバー：1ポート（SCコネクター） - 波長：TX1550nm - RX1310nm - 伝送距離：20 km - シリアルポート数：1ポート - シリアルインターフェース：RS-232/422/485 - DIPスイッチ：4 PINシリアルインターフェーススイッチ - LEDインジケーター：PWR、データ、テスト、ファイバーリンク - ハウジング：金属 - 取り付け：テーブル、シャーシ - 寸法（W × H × D）：85.6 × 122.6 × 20.0 mm（3.37 × 4.83 × 0.79インチ） - 重量：0.66 lb（0.3 kg） - 電源接続：DCジャック - 入力電圧：12V DC@1A - システム消費電力：最大5ワット - 動作温度：0°から50°C（32°から122°F） - 保管温度：0°から70°C（32°から158°F） - 周囲相対湿度：最大90％非結露 - 認証：FCC、CE - EMI：CE、FCCパート15クラスA - EMS：EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 61000-4-8 - MTBF：257,063時間 - グリーン：RoHS準拠 - 保証：5年
