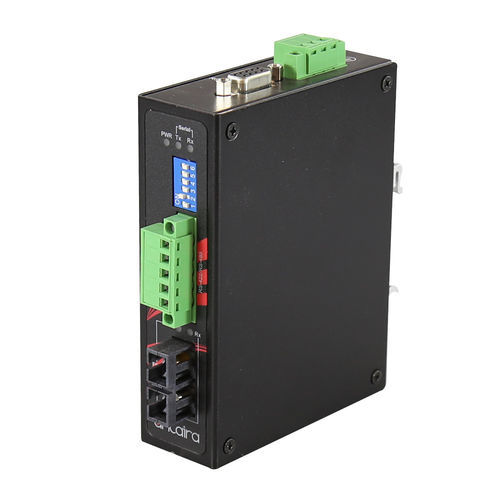

プロトコル変換器 STF-401C-CM02-T

メディアRS422/RS485シリアル

製品概要 STF-401Cシリーズのコンパクトな産業用シリアル-ファイバメディアコンバータシリーズは、RS-232またはRS-422/485シリアルデバイスのデータ伝送距離を、マルチモードで2Km、シングルモードで30Kmの100Fxファイバ（SCまたはSTコネクタ）オプションで延長するソリューションを提供します。DINレールタイプのデザインを採用しており、厳しい産業環境での簡単な設置とメンテナンスを可能にします。 単一の「ポイントツーポイント」アプリケーションに最適なソリューション： - 工場オートメーションにおける産業製造； - ITSにおけるリモートセンシングと信号/計測； - サブステーションオートメーションにおけるIEDデータ伝送のEMI耐性； - WWTPや石油/ガス/鉱業などのプロセス制御オートメーションにおける産業制御 特徴 - 厳しい産業環境向けのファンレスおよびDINレールデザイン - 内蔵1ポートRS-232(DB9)またはRS-422/485(端子台)シリアルポート - SCまたはSTマルチモード2Km、シングルモード30Kmをサポート - RS-485データ信号のプルハイ/ロー抵抗を変更するディップスイッチ - 入力電圧9〜48VDCをサポート - 逆極性保護をサポート - 広範囲の動作温度をサポート：-40〜70°C - ポイントツーポイント、ハーフデュプレックスシングルリングトポロジーシリアルファイバデイジーチェーンネットワークアプリケーションに適用可能 - 5年間の保証 パッケージ内容 - クイックインストールガイド オプションアクセサリー - MDR-10-24：10ワットシリーズ/ 24 VDC / 0.42アンペア産業用スリムシングル出力DINレール電源 技術仕様 - ボーレート：300bps〜921kbps - シリアル信号： - RS-232 - TxD, RxD, GND ( DCD, DTR, DSR内部ショート ; CTS, RTS内部ショート ) - RS-422-4w - TxD+, TxD-, RxD+, RxD-, GND - RS-485-2w - Data+, Data-,GND - プルハイ/ロー：ディップスイッチ調整 - 転送速度：300bps〜921kbps - ファイバポート数：1ポート - 100 BASE-FXファイバ：1ポート（SCコネクタ） - 波長：1310nm - 伝送距離：2 km - Txパワー：-14〜-23.5 dBm @ 50/125μm / -14〜-20 dBm @ 62.5/125μm - Rx感度：-31 dBm - シリアルポート数：1ポート - シリアルインターフェース：RS-232/422/485 - ディップスイッチ：6 PINシリアルインターフェース/プルハイ（ロー）スイッチ - LEDインジケーター：PWR、シリアルTX/RX、ファイバTX/RX - ハウジング：金属、IP50保護 - 取り付け：DINレール取り付け、壁取り付け（オプション） - 寸法（W×H×D）：34.4×91.2×120mm（1.35×3.59×4.72インチ） - 重量：1.54ポンド（0.7 kg） - 電源接続：3ピン取り外し可能端子台 - 入力電圧：9V〜48V DC - システム消費電力：2.52ワット- @0.28A最大、9 VDC - 逆極性保護：あり - ESD：15KV - 動作温度：-40°〜70°C（-40°〜158°F） - 保管温度：-40°〜85°C（-40°〜185°F） - 周囲相対湿度：5％〜95％非結露 - 認証：FCC、CE - EMI：FCC Part15、CISPR（EN55022/24）クラスA - EMS：EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 61000-4-8、EN 61000-4-11 - 安定性試験：衝撃：MIL-STD-810Fメソッド516.5; 自由落下：MIL-STD-810Fメソッド516.5; 振動：MIL-STD-810Fメソッド514.5 C-1＆C-2 - MTBF：216,388時間 - グリーン：RoHS準拠 - 保証：5年
