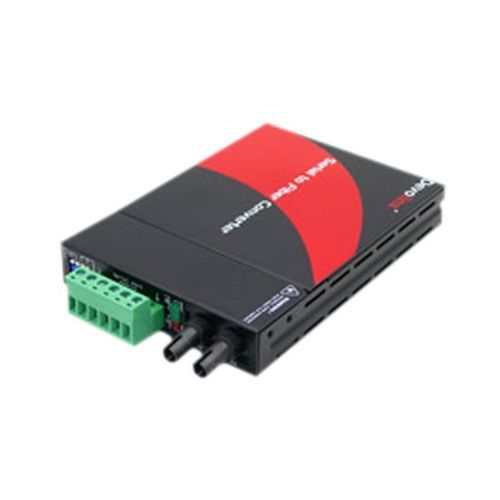

プロトコル変換器 STF-300C-TM02

通信RS422/RS485RS-232

製品概要: RS-232/422/485からファイバーへのコンバーター、マルチモード2km、STコネクタ付き。 紹介 STF-300C-TM02は、RS-232またはRS-422/RS-485の伝送距離をマルチモードファイバーで最大2kmまで延長するためのファイバーコンバーターソリューションを提供します。コンバーターは、RS-232、RS-423、またはRS-422/485/（2または4線）への接続用の複数のインターフェース回路を備えています。STF-300C-TM02は、EMI耐性のあるファイバー上で、RS-232の場合は最大256kbps、RS-422/485の場合は最大1024kbpsの速度でデータ伝送を確保します。 特徴 - ファイバーを介して2 kmのシリアル伝送を延長 - RS-232/422/423/485/TTL用の選択可能なデータI/F - 2線または4線のRS-422/485用に選択可能 - 簡単なRS-422/485配線のためのプラグインスクリュー端子ブロック - プラグアンドプレイ＆コンパクトサイズ パッケージ内容 - STF-300C-TM02 - クイックスタートガイド - 外部電源アダプター オプションアクセサリー - CBF-ST01ST-MD: STからSTへの1メートルマルチモードデュプレックスケーブル 技術仕様 - ボーレート: RS-485最大1024kbps、RS-232最大256kbps - シリアル信号: RS-485 2線、RS-485 4線、RS-232 + RTS/CTS 5線、RS-232 3線 - プルハイ/ロー: DIPスイッチ調整 - 転送速度: 31.104Mbps - ファイバーインターフェース: 1ポート、100 BASE-FXファイバー（1ポート、SCコネクタ）、波長: 1310nm、伝送距離: 2 km - シリアルインターフェース: 1ポート、RS-232/422/485 - その他のインターフェース: 4 PINシリアルインターフェーススイッチ（DIPスイッチ）、LEDインジケーター: PWR、データ、テスト、ファイバーリンク - 機械的特性: ハウジング: 金属、取り付け: テーブル、シャーシ、寸法（W × H × D）: 85.6 × 122.6 × 20.0 mm（3.37 × 4.83 × 0.79インチ）、重量: 0.66 lb（0.3 kg） - 電力要件: 電源接続: DCジャック、入力電圧: 12V DC@1A、システム消費電力: 最大5ワット - 環境制限: 動作温度: 0°から50°C（32°から122°F）、保管温度: 0°から70°C（32°から158°F）、周囲相対湿度: 最大90%非結露 - 規制承認: 認証: FCC、CE; EMI: CE、FCCパート15クラスA; EMS: EN 61000-4-2、EN 61000-4-3、EN 61000-4-4、EN 61000-4-5、EN 61000-4-6、EN 61000-4-8; MTBF: 257,063時間; グリーン: RoHS準拠; 保証: 5年
