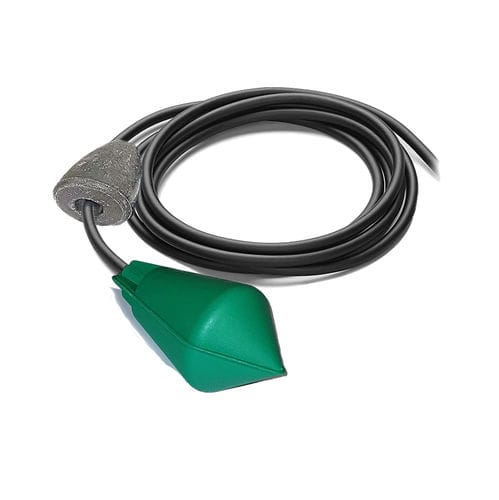

電気機械式レベルスイッチ SOBA SMALL

チルトフロート式液体用

概要
SOBA SMALLは液体用の液位調節器で、技術的にはSOBAと類似していますが、小型タンクや狭小スペース向けに設計されています。フロートの傾きで液位を検出し、ポンプや警報などの制御機器へ接点を介して信号を送ります。設計・製造はフランスです。

動作
洋なし型のフロートは液位に合わせて上下します。液位が設定値に達するとフロートが傾き、選択されたモード（給水または排水）に応じて内部の機械式スイッチを開閉します。ケーブルは3本の導体（COM、NO、NC）を備え、配線時に動作モードを選択できます。低位用と高位用の2個を組み合わせることで、SOBA SMALLは完全な液位制御を実現します。

利点と用途

• 小型タンクや狭小スペース向けに設計
• 全方向検知（位置に関係なく液体の動きに反応）
• 汚れの付着を抑えるポリプロピレン二錐形ボディ
• 磁気式センサーが適さない、堆積物や不純物を含む液体にも対応
• スイッチポイント最適化のため標準で装備される調整可能な250 g樹脂バラスト

取付けと調整
バラストはケーブルに取り付けてスライドさせ、液体の攪拌や給排水流量に応じて回転点と作動角を調整します。バラストとフロートの距離が大きいほど、液位差（および作動角）は大きくなります。目安：最小 Y = 10 cm -> X 20-25 cm；最大 Y = 30 cm -> X 40-45 cm。

技術仕様

• 製品名: SOBA SMALL
• 作動角: +/- 25°
• 許容流体密度: 0.70〜1.25 kg/dm³
• 許容最高使用圧力: 3.5 bar
• 最高使用温度: 85 °C
• 保護等級: IP68
• 二錐形ボディ: コポリマー・ポリプロピレン
• ケーブル: 3芯 1 mm²、ネオプレン（HR HY）
• フロート本体重量（ケーブル除く）: 110 g
• バラスト: 250 g 樹脂充填（ケーブル上で調整可能）
• ケーブル長（標準）: 要求に応じて
• 電気接点: 内蔵機械式スイッチ、導体 COM / NO / NC
• スイッチ容量（例）: 250 V AC – 最大16 A（抵抗負荷）；誘導負荷の例で最大6 A；48 V DC – 最大1.5 A；24 V DC – 参考値；12 V – 100 mA（例）
