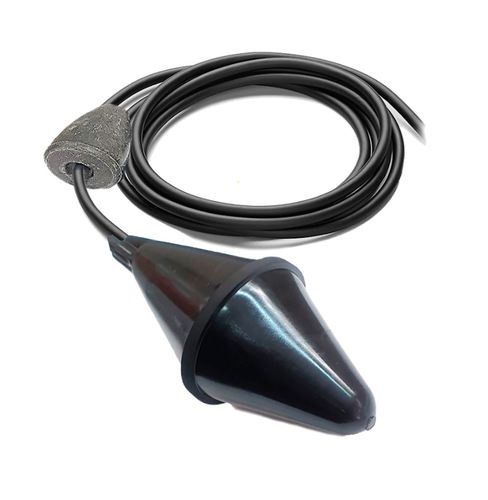

チルトレベルスイッチ SOBA EX

フロート式腐食性液体タンク用

概要
危険雰囲気（ガスゾーン0、1、2および粉じんゾーン20、21、22）での液位制御向けに設計された、ATEX認証の液位レギュレーター SOBA EX は、二重防水構造のHR HY（高耐性ハイパロン）プレス加硫バイコニカル外装を備え、耐薬品性・耐腐食性のある液体での使用に適しています。ケーブル上で調整可能な250 g樹脂充填のおもりが付属し、流体密度に応じたピボット位置の最適化が可能です。本機は必ず本質安全回路用リレーと併用してください。

動作原理
SOBA EX は傾き検出方式で動作します。フロートは液位に追従し、所定のレベルに達すると内部の機械式マイクロスイッチを作動させて回路を開閉（給液または排水）します。ケーブルは3心（COM、NO、NC）で配線方法を選択できます。同タイプのフロート2個を組み合わせて最低・最高レベルを制御できます。

動作モード

• 排水モード：高位置でフロートが切替わりポンプを起動（オーバーフロー保護）。タンクが空になるとスイッチが開いてポンプを停止します。
• 給水モード：低位置で接点が閉じ（NC）、ポンプが起動してタンクを満たします（空運転保護）。

設置およびおもりの位置調整
切替点は液体の攪拌、流量、おもりのケーブル上での位置により変動します。おもりとスイッチ間のケーブル長が、状態を変えるために必要な移動量を決定します。付属の250 g樹脂おもりは、ロックリング／Oリングから外してケーブル上で位置を変更し調整できます。目安：最小 Y = 10 cm → X 25–30 cm；最大 Y = 30 cm → X 45–50 cm。

技術仕様

• 切替角：±25°
• 許容流体密度：0.70～1.10 kg/dm³
• 最大使用圧力：4 bar
• 最高温度：90 °C
• 保護等級：IP68
• バイコニカル外装：HR HY（高耐性ハイパロン）二重構造、プレス加硫
• ケーブル：3心 1 mm² HR HY
• フロート重量（ケーブル除く）：295 g
• 付属おもり：250 g 樹脂充填、ケーブル上で調整可能
• ケーブル長（標準）：要問い合わせ（5、6、10、13、15、20、25、30 m）
• 電気仕様例：
  VAC (50/60 Hz)：最大 250 V 抵抗性 10 A；250 V 誘導性 4 A；24 V 抵抗性 例 10 mA；12 V 例 100 mA。
  VDC：24 V 複数の電流レベル（例 10 mA、8 mA、0.7 mA、設定により）；12 V 例 3 A / 1.8 A（負荷による）；5 V 例 1 mA（負荷による）。
