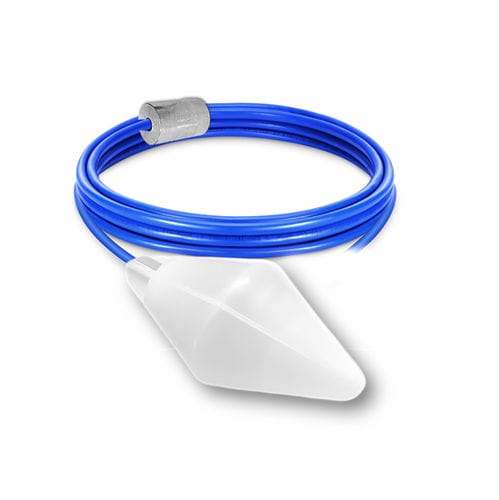

チルトレベルスイッチ SOBA EP

フロート式水タンク用

概要
SOBA EP は飲料水用途の常時浸漬に対応した ACS 認証のフロート式液位スイッチです。食品接触適合素材で製造され、調整可能な AISI 316L ステンレス製の錘を備え、貯槽や給水設備での精密な液位制御を実現します。

動作原理
本機は傾斜検出により動作します。フロートは液位に合わせて昇降し、所定の角度に達すると内部の機械式スイッチを作動させます。ケーブルは3芯（COM、NO、NC）で配線方式を選択可能です。最小・最大の液位制御にはペアでの使用が可能です。強い攪拌や激しい乱流のある環境には推奨されません。

動作モード

• 排水モード：上方のスイッチ位置でポンプを起動し、溢水を防止します。タンクが空になると下方の位置で回路を遮断します。
• 給水モード：下方の位置で回路が閉じ（NC）、ポンプが起動してタンクを満たします。

設置と錘の調整
ケーブル上の錘の取り付け位置がスイッチ角度と計測可能な液位幅を決定します。錘の位置を調整することで、液体密度や軽度の乱流に合わせた調整が可能です。指標値：Y min = 10 cm → X ≈ 25–30 cm；Y max = 30 cm → X ≈ 45–50 cm。調整方法：Oリングから AISI 316L 錘を軽く外し、Oリングを希望位置に移動して錘をケーブルに固定してください。

推奨アクセサリ

• FIXCAB：吊り下げおよび微調整用のケーブル固定アクセサリ。
• 制御リレー（例：AT-DR07）：アラーム、ポンプ、オートメーション機器とのインターフェース用。

主要ポイント

• フロートの傾斜検出方式。
• スイッチ角度の精度：±25°。
• 回転点を調整できる AISI 316L 製調整可能錘。
• 堆積を抑える滑らかなバイコニカル形状の外形でメンテナンス性向上。

仕様 / 技術情報

• スイッチ角度：±25°
• 許容流体密度：0.70–1.15 kg/dm³
• 電源 / 電気仕様：12、24、48 V AC/DC；最大 250 VAC — 開閉容量 16 (6) A（抵抗負荷 16 A、誘導負荷 6 A）
• 使用圧力最大：3.5 bar
• 最高使用温度：85 °C
• 保護等級：IP68
• 外装：ポリプロピレン共重合体（ACS 認証）
• ケーブル：3 x 1 mm²、EPDM（ACS 認証）
• フロート重量（ケーブル除く）：約 200 g
• 錘：約 230 g、AISI 316L ステンレス
• ケーブル長（オプション）：5、6、10、13、15、20、25、30 m
