フロート式レベルスイッチ SOBA HR HY

液体用ポンプ操作用タンク用

概要

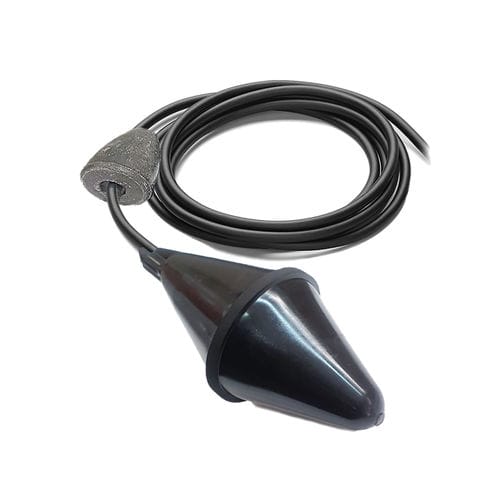

SOBA HR HY フロート式レベルスイッチは、腐食性や攻撃性のある液体の自動ポンプ制御および液位調整向けに設計されています。プレストバルカナイズドの HR HY（ハイパロン）二重封止のバイコニカル形状、換相接点（COM/NO/NC）、およびケーブル上で調整可能な250 g 樹脂製バラストを備え、広い比重範囲での動作調整が可能です。

動作原理
本機はティッピング（倒立）原理で動作します。フロートは液位に応じて上下し、所定位置で内蔵の機械スイッチを作動させます。3芯ケーブル（COM、NO、NC）により配線時に給水/排水モードを選択できます。2台を組み合わせて最小・最大液位の制御にも使用できます。

主な特長と利点

• 攻撃性液体に対応する HR HY（ハイパロン）二重バイコニカル外装（プレスバルカナイズド）。
• ケーブル上で調整可能な樹脂バラスト（250 g）により切替点を設定可能。
• 換相接点 NO/NC（3芯：COM、NO、NC）により直結制御またはリレー経由制御が可能。
• 流線形状により堆積物の付着を抑え、保守頻度を低減。
• 幅広い液体比重に対応。
• 保護等級 IP68。設計・製造：フランス。

使用モード

• 排水モード：タンクが空のときにポンプを停止して機器を保護します。
• 給水モード：フロートが低位のときにポンプを始動してタンクを満たします（NC配線）。
• 過充填防止や空運転防止のための上限/下限アラーム機能。

電気的仕様（抜粋）
電源例：12、24、48 VAC/VDC；250 VAC/VDC 50/60 Hz。切断能力：16 (6) A（16 A 抵抗性；6 A 誘導性）。直流の例：48 V — 抵抗性 1.5 A / 誘導性 0.8 A；12 V — 100 mA；24 V — 10 mA。

設置および使用上の注意
バラストはケーブル上で調整できます：重りを動かすと切替に必要な液位差が変わります（重りとフロートの距離が大きいほど必要液位差は大きくなります）。参考値：Y min = 10 cm -> X 25–30 cm；Y max = 30 cm -> X 45–50 cm。ケーブルは適切な接続のために希望長で供給可能です。フロートはケーブル被覆で吊るして設置してください（推奨アクセサリ：FIXCAB）。外部電気接続はタンク内ではなく、タンク外の防水箱で行ってください。

技術仕様

• 作動角度：+/- 25°
• 使用可能比重：0.70 ～ 1.10 kg/dm³
• 最大使用圧力：4 bar
• 最大温度：90 °C
• 保護等級：IP68
• 外装：バイコニカル Hypalon（HR HY）
• ケーブル：3芯 1 mm²
• フロート重量（ケーブル除く）：295 g
• バラスト：250 g 樹脂充填（調整可能）
• ケーブル標準長さ：要望に応じて

備考
強い乱流がある攻撃性液体には推奨しません。危険場所では ATEX 認証モデル SOBA EX を選択してください。
