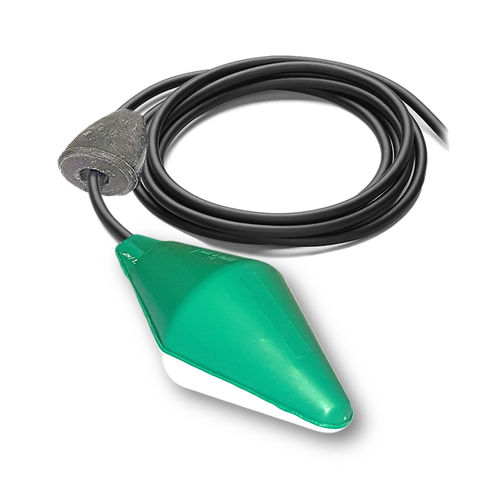

電気機械式レベルスイッチ SOBA

チルトフロート式排水用

概要
SOBA レベルレギュレーターは、汚濁した下水や不純物を含む液体の液位制御向けに設計されています。双錐形フロートの傾きにより機械式接点を動作させ、ポンプ制御やアラーム用の回路を開閉します。

用途と利点
ペア（最小2個のフロート）で使用すると、槽やサンプでの最低・最高液位を制御できます。堆積物や固形物により磁気式レベルコントローラが使えない環境に適しています。ケーブル上で調整可能な250 gの樹脂バラストにより回転点が安定し、広い密度範囲で動作可能です。±25°の作動角により精度の高い液位検出を実現します。高レベル/低レベルのアラーム（溢れ防止や空運転防止）としても設定できます。

動作原理
フロートは液位に合わせて自由に上下し、所定の位置で傾いて内蔵の機械式スイッチの状態を変えます（給水/排水の配線方式により動作）。3芯ケーブル（COM、NO、NC）で動作モードを選択します。

排水モード
排水モードでは、フロートが高位置に達するとスイッチがポンプを起動します。槽が空になるとスイッチが回路を開いてポンプを停止し、機器を保護します。

給水モード
給水モードでは、フロートが低位置に達すると回路が閉じ（NC）、ポンプが起動して槽を満たします。

設置ガイド — バラストの位置
作動点は液体の攪拌、流量、ケーブル上のバラスト位置に依存します。バラストを調整することで回転点と切替に必要な液位差を変えられます。SOBAの目安値：最小 Y = 10 cm / X 25–30 cm、最大 Y = 30 cm / X 45–50 cm。

配線と固定
フロートはアクセサリFIXCABでケーブル被覆から吊下げ可能です。湿潤箇所の電気接続は密閉し、槽外に設けてください。ケーブル長は延長を避けるため注文時に指定可能です。

主な特長

• 全方向検出 — 攪拌された液体に適した双錐形
• 工場出荷時に調整可能な250 g樹脂バラストで回転点を最適化
• 堆積物の付着を抑えるポリマー設計、保守は最小限

推奨アクセサリ

• FIXCAB ケーブルクランプ
• 制御リレー / ポンプスターター
• ポンプ制御用マルチファンクションソケット
• クリップ式バラスト（例：275 g）

仕様

• 作動角：±25°
• 許容流体密度：0.70～1.15 kg/dm³
• 最大使用圧力：3.5 bar
• 最高温度：85 °C
• 保護等級：IP68
• 外装：ポリプロピレン共重合体（双錐形）
• ケーブル：3 x 1 mm² ネオプレン (HR HY)
• フロート重量（ケーブル除く）：200 g
• バラスト：樹脂充填 250 g（ケーブル上で調整可能）
• 標準ケーブル長：要問合せ（5、6、10、13、15、20、25、30 m）
• 電気的仕様：複数の電源オプション（例：AC 250 V — 抵抗負荷 最大16 A、誘導負荷 最大6 A；DC 48 V — 抵抗負荷 最大1.5 A、誘導負荷 最大0.8 A）；実際の値は電源および接点構成による。
