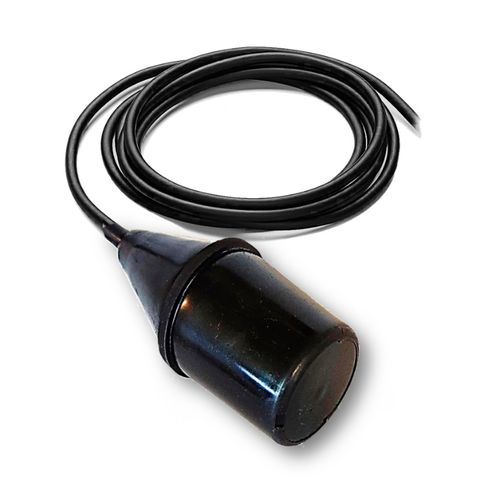

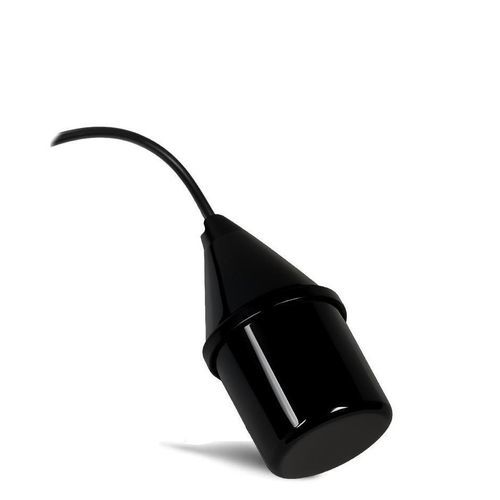

チルトレベルスイッチ SOLIBA EX P

固体用危険ゾーン用サイロ用

概要
SOLIBA EX Pは、粉じん危険区域（20、21、22）に設置するサイロ、ホッパー、貯蔵容器向けに設計されたATEX認証（II 1 D Ex ia IIC T6）の傾斜式レベルスイッチです。高レベル検出用に最適化されています。

動作原理
所定の高レベル位置に垂直に吊り下げると、製品が到達した際に本体が傾きます。傾斜の変化で内部接点が作動し、充填停止やアラーム等の制御信号を送出します。高レベル時のみ動作し、常時作動しません。

用途および互換性
穀物やバルク材の取り扱い設備で、一次または冗長の上限検出器として使用可能です。回転パドル、振動フォーク、容量式プローブ、超音波、レーダーなど他のレベル検出方式と併用できます。

設置と位置決め
投入位置の反対側、サイロ壁から離して垂直に吊り下げ、自由に傾くスペースを確保してください。おもりと吊り位置を調整して、切替角度と検出タイミングを製品特性に合わせて調整します。

固定方法
ケーブル被覆、取付ブラケット、または高さ調整用のアクセサリFIX-CABで固定できます（推奨）。ケーブルを強く締め付けないようにし、毛細管現象による浸入を防いでください。

電気接続
容器外に適切な防水用接続箱を設けてください。ケーブルは標準の信号ケーブルで延長可能ですが、メーカー指定の長さを使用することで中間接続を避け、性能低下を防げます。

構造と耐久性
円筒形状により製品中への埋没を防止。コポリマーPP本体にHR HY（ハイパロン）被覆を施し、摩耗・衝撃に耐える構造。機械的に単純で信頼性の高い設計です。

推奨アクセサリ

• FIX-CAB（ケーブルクランプ／取付）
• AT-DR07（アラーム付レベルコントロールリレー）
• D5030D（ATEX対応セーフティリレー）
• 可変ウェイト（切替点設定用）

技術仕様

• 切替角度：+/- 10°
• 使用区域：粉じん危険区域 20、21、22
• ATEX認証：II 1 D Ex ia IIC T6
• 電源：240 VAC / VDC 50/60 Hz
• 遮断容量：10 (4) A（1 A 耐熱ヒューズで保護）
• 筺体：コポリマー ポリプロピレン + HR HY（ハイパロン）
• ケーブル：3 x 1 mm² HR HY
• 重量：495 g
• 寸法：高さ 200 mm、直径 92 mm
• おもり：350 g 樹脂充填
• ケーブル長（mm）：3、5、6、10、13、15、20、25、30 m
