チルトレベルスイッチ SOLIBA

固体用バルク材用粉末用

概要

動作原理

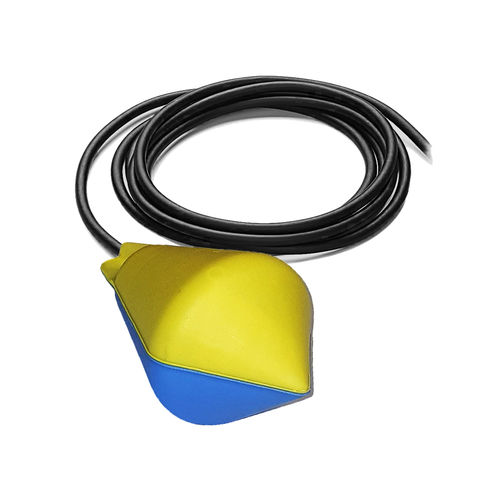

SOLIBAは、穀物、粉体、顆粒などのサイロ、ホッパー、バルク容器の高位検出用に設計された機械式傾斜レベルスイッチです。指定の高位に垂直に吊り下げると、製品が到達した際に本体が傾き、内部接点の状態が変化して供給停止やアラームを出します。SOLIBAは高位到達時のみ動作し、回転羽根、振動フォーク、容量式プローブ、レーダー、超音波などの常時稼働センサーと併用可能です。

構造と材料
筐体はポリプロピレン共重合体製で、埋没を抑える二重円錐（バイコニック）形状のバージョンがあります。農業環境に適した耐摩耗・耐衝撃性の材料を使用しています。

設置位置と調整
切替角は取り付け位置、オモリの位置、固定点に依存します。オモリはケーブル上で調整可能で、オモリを移動すると切替角が変わります（オモリ距離が大きいほど切替角は大きくなり検出は遅れます）。製品投入口の反対側、かつサイロ壁から適度に離して設置してください。

固定と電気接続
ケーブルの外被で吊り下げ、精密な位置決めにはFIXCABアクセサリを推奨します。電気接続は防水にし、外部の接続箱に収めてください（接続箱を容器内部に設置しないこと）。ケーブルは標準信号ケーブルで延長可能で、現地での不適切な接続を避けるため希望のケーブル長で供給されます。

主なポイント

• 高位アラームや投入停止用の機械式傾斜検出。
• 穀物や研磨性のある粉状・粒状製品に適応。
• 二重円錐形状で埋没を防ぎ、検出の繰返し性を向上。
• 他のレベル測定技術の補完として簡便に導入可能。

推奨アクセサリ

• FIXCAB：ケーブル固定用アクセサリ（位置決め用）。
• 調整可能なオモリ：装置の安定化と切替点調整に使用。
• リレー/レベルコントローラ：自動化システムへの組込みおよびアラーム出力用。

技術仕様

• 切替角：±10°。
• 用途：サイロの充填停止／高位検出。
• 電源：250–400 VAC / VDC、50/60 Hz。
• 遮断容量：20 (8) A（20 A 抵抗性負荷、8 A 誘導性負荷）。
• 最大動作温度：85 °C。
• 保護等級：IP68。
• 筐体：ポリプロピレン共重合体（バイコニック版あり）。
• ケーブル：3×1 mm²、ネオプレン（PVC オプションあり）。
• フロート重量（ケーブル除く）：462 g。
• オモリ：350 g 樹脂充填（調整可能）。
• 使用圧力：最大 3.5 bar。
• ケーブル長（選択可）：3、5、6、10、13、15、20、25、30 m。
• 寸法：高さ 152 mm – 直径 95 mm（図面はデータシート参照）。
