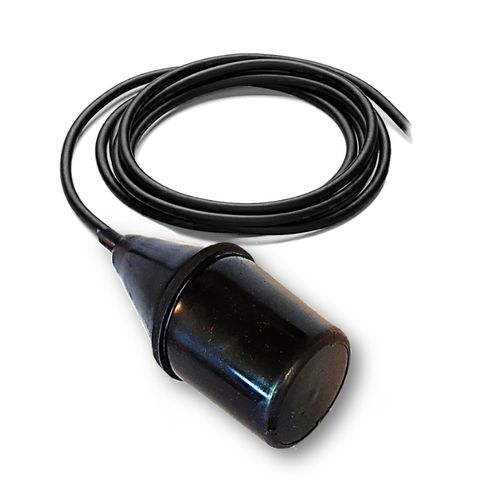

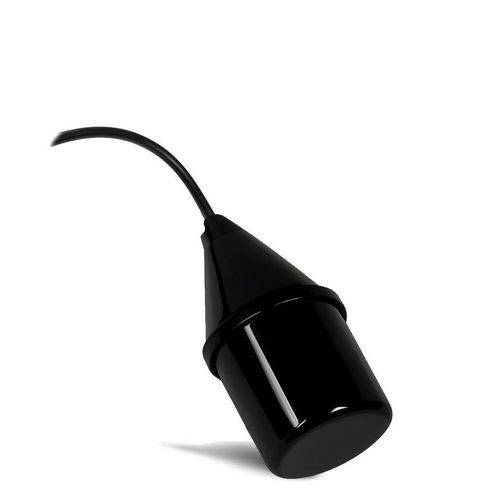

チルトレベルスイッチ SOLIBA EX GP

フロート式固体用オーバーフロー防止用

製品概要
SOLIBA EX GPは、ATEX認証を取得した機械式傾斜式レベルスイッチであり、サイロやホッパーなどの可燃性雰囲気（ガス地域 0,1,2 および粉塵地域 20,21,22）内に設置された穀物、粉体、顆粒などのバルク固体の高位検出を目的としています。充填停止や高位警報用の専用信号を提供します。

動作原理
所定の検出高さに垂直に吊り下げて使用します。通常時は直立していますが、材料の山がフロートに達するとフロートが傾き、電気接点を作動させて制御装置に停止または制御信号を送ります（例：充填停止、警報）。SOLIBA EX GPは高位到達時にのみ動作します。

主な特長

• ガス・粉塵の爆発性雰囲気対応のATEX認証（II 1 GD Ex ia IIC T6）。
• 機械式の傾斜動作により、継続的な電子測定を伴わない明確な高位接点を提供。
• 円錐形の形状により、材料中への埋没を防ぎ、再現性のある動作を実現。
• ポリプロピレンコポリマー製本体、オプションでHypalon二重ジャケットにより耐摩耗・耐衝撃性を強化。
• 回転パドル、振動フォーク、容量式センサ、超音波、レーダーなど他技術との併用が可能。

推奨アクセサリ

• FIX-CAB：ケーブル上で検出器の高さを調整する取付けアクセサリ。
• 可変重り / 固定重り：検出器の安定化および検出高さの調整に使用。
• 安全リレー（例：AT-DR07、D5030D）：レベル制御用／本質安全回路用リレー。

電気的仕様（抜粋）
ATEX認証：II 1 GD Ex ia IIC T6。
電源：24 VAC/VDC（詳細な電圧・電流は製造者の表を参照）。
遮断能力の例：保護とリレーにより10 (4) Aまで。VAC/VDCや抵抗/誘導負荷の詳細はメーカー表を参照してください。

設置および使用上の注意
- 取り付け：ケーブルの被覆、FIX-CABまたは適切なブラケットでホッパー／サイロ内に吊り下げてください。被覆を損傷するような強いバンド固定は避けてください。
- 位置決め：投入口と反対側に取り付け、壁との距離を確保して確実な傾斜動作を得てください。
- 電気接続：接続箱は容器外に設置し、防水・密閉としてください。本質安全配線の規定に従ってください。必要に応じて製造者が希望長のケーブルを提供可能です。
- 重りの位置を変えると検出角度・高さが変わるため、据付調整時に設定してください。

技術仕様

• 動作角度：+/- 25°
• 許容製品密度：0.70〜1.25 kg/dm³
• 最大使用圧力：3.5 bar
• 最大使用温度：85 °C
• 保護等級：IP68
• 本体：ポリプロピレンコポリマー（耐摩耗強化のためHypalon二重ジャケットオプションあり）
• ケーブル：3芯 1 mm² ネオプレン HR HY（標準長：3、5、6、10、13、15、20、25、30 m）
• フロート重量（ケーブル除く）：約105 g；標準重り：250–350 g 樹脂充填；ケーブル含む総重量：約495 g（仕様により変動）
