チルトレベルスイッチ SOLIBA PM

固体用タンク用サイロ用

製品概要

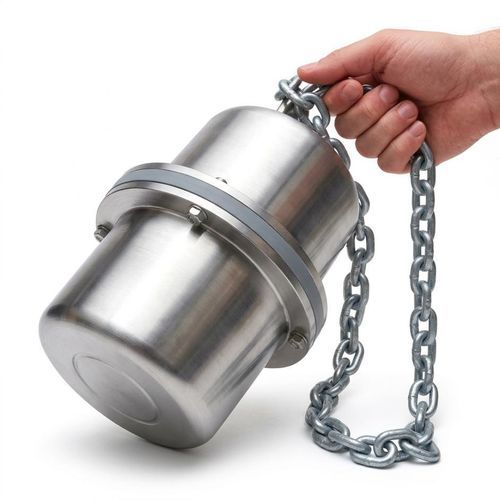

SOLIBA PM 金属ケージは、バルク取扱いやコンベア環境での SOLIBA レベル検出器（SOLIBA EX P ATEX 準拠版を含む）を保護するためのアルミ鋳造製保護ケージです。体積のある固体材料の直接衝突から検出器を守り、確実な検出に必要な自由な動きを確保します。

主な機能
ケージはセンサーの機械的損傷を防ぎ、石、砂利、ペレット等の摩耗性または大きな粒子が衝突する可能性のある場所への設置を可能にします。粉じんゾーン21および22向けの SOLIBA 標準および SOLIBA EX P 検出器に対応しています。

検出原理
SOLIBA 検出器は傾斜動作により検出します。材料が堆積するとバルクの形状により検出器が傾き、その角度変化が電気接点を動作させ、自動化システムへ停止や制御の信号（投入停止、アラーム等）を送ります。

設置と固定
検出器は自由に揺れるように吊り下げて設置してください。電線に負荷がかからないよう、電線とは独立した補強チェーンを使用して衝撃を吸収することを推奨します。吊り点とおもりの位置でスイッチング角を調整できます（おもりと検出器の距離が大きいほど動作角は大きくなります）。壁から十分なクリアランスを確保し、動作を妨げないようにしてください。

代表的な用途

• ベルトコンベア
• ホッパー・サイロ
• 貯蔵セル・バンカー
• 石、砂利、ペレットなどの摩耗性固体の上限検出

技術仕様 / 製品仕様

• 商品名: SOLIBA PM
• ケージ材質: アルミ鋳造（保護用金属ケージ）
• 動作角度: +/- 25°
• 許容バルク密度: 0.70〜1.25 kg/dm³
• 最大使用圧力: 3.5 bar
• 最高温度: 85 °C
• 保護等級: IP68
• 二錐形ケース: ポリプロピレン共重合体
• ケーブル: 3芯 1 mm²、ネオプレン（HR HY）
• フロート重量（ケーブルなし）: 105 g
• おもり: 樹脂充填 250 g（調整可能）
• 本体総重量（ケージ＋検出器）: 約 2495 g
• 寸法: 高さ 280 mm — 直径 170 mm
• ケーブル長（標準）: 3、5、6、10、20 m（他の長さも対応可能）
• 電気仕様の例（構成により異なる）: VAC 250 V — 抵抗負荷 20 A / 誘導負荷 8 A；VDC 48 V — 抵抗負荷 1.5 A / 誘導負荷 0.8 A；VDC 24 V — 抵抗負荷 10 A / 誘導負荷 6 A。
