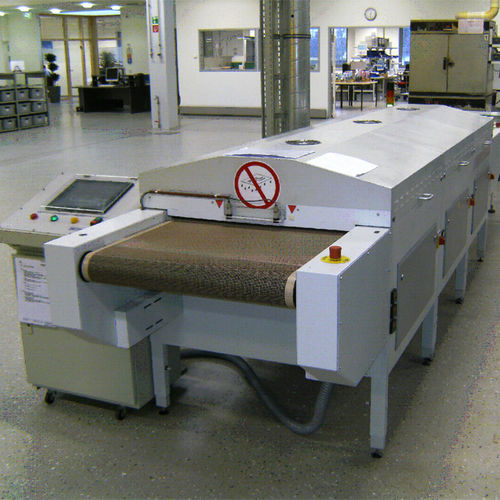

対流式乾燥機

赤外線連続ベルトコンベヤー付き

概要
Beltrotherm の連続ベルト乾燥機は、印刷電子回路およびメンブレンスイッチで使用される金属ペーストおよび絶縁材料の乾燥向けに設計されています。長波長赤外線と対流加熱の組合せにより、内部から外部へと乾燥し表面の皮膜形成を防ぎます。パス一回で低抵抗の配線が得られる場合があります。薄膜や基材は平ベルトで加熱ゾーンを安全に通過します。数分のプロセス時間により経済的な生産が可能です。

詳細

• 出力バラスト：100% / 50% 選択可能
• UVランプ：空気式シャッター付/無選択
• アルミニウム反射板を備えた空冷ハウジング
• ベルト速度調整可能
• 移動式コンソール（タッチスクリーン）によるPLC制御

利点

• 長年の生産実績に基づく技術
• UV装備時は均一で完全な硬化
• 非常に短い乾燥・硬化時間
• 省エネルギーを考慮した設計
• 乾燥後すぐに後工程が可能
• 処理被膜の耐擦傷性・耐薬品性に優れる

適用分野

• 印刷業界
• 電子機器業界
• プラスチック業界
• 繊維業界
• 包装業界
• 自動車業界
• ガラス業界

利用可能なモジュールと制御

• 滞留（安定化）モジュール（Dwell）
• 蒸発モジュール
• 加熱モジュール
• 冷却モジュール
• 各種投入 / 排出構成
• PLC制御：タッチスクリーン付移動コンソール

仕様 / 技術データ

• 作業幅：610 mm / 24" または 760 mm / 30"
• ベルト速度：調整可能
• プリ乾燥（ソルダーマスク）：0.5 - 50.0 m/min
• 硬化（ソルダーマスク）：0.2 - 2.0 m/min
• 硬化（ペースト）：0.5 - 5.0 m/min
• 温度範囲：RT - 250 °C
• 電源接続：400 V 3/N/PE 50 Hz
• モジュール当たりの接続電力：9.3 kW / 18.6 kW
• モジュール当たりの稼働電力：4.6 kW / 9.3 kW
• 供給空気 / 排気空気（モジュール当たり）：100 - 300 m³/h
• モジュール長さ：1000 mm
• モジュール幅：1000 mm
• モジュール高さ：1200 mm
