残余電流監視システム LINETRAXX® RCMS150

アラームModbusRS-485

概要

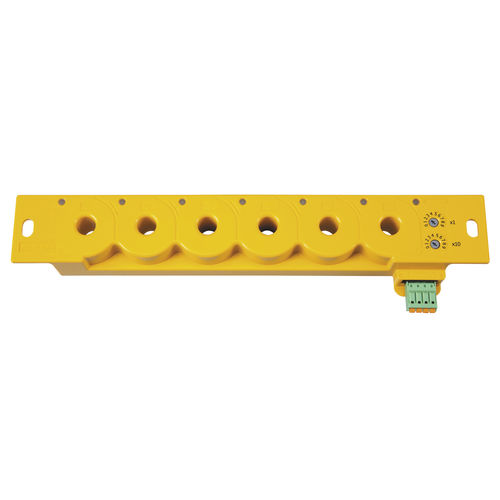

LINETRAXX® RCMS150 は、接地された電源の交流および直流故障（残留）電流を測定するための 6 チャンネルの交直流感度型（タイプ B）残留電流監視器です。測定範囲は IΔ = 500 mA まで、周波数範囲は DC…2 kHz です。監視対象回路は最大 300 V、負荷電流最大 32 A に対応します。各チャンネルは予警と警報を区別できるように、2 つの独立した応答値が設定可能です。測定値や警報状態の転送、パラメータ設定は RS-485 経由で行えます。

主な機能

• 定期的な絶縁試験に代わる継続的な残留電流監視
• 6 チャンネル（K1…K6）の AC/DC 感度測定（タイプ B）
• 純粋な直流故障の評価が可能
• 狭い設置スペースでも使えるコンパクト設計
• Modbus RTU または BMS プロトコルをサポートする RS-485 インターフェース（データ転送・可視化）
• RS-485 経由での設定および測定値／警報の転送

特徴

• 残留電流 IΔ 測定範囲：最大 500 mA、周波数範囲 DC…2 kHz
• 各チャンネルは 2 つの測定経路（1 × RMS、1 × DC）を提供
• チャンネルごとに独立して設定可能な 2 段階の応答（予警＋警報）
• 継続的な自己監視と外部磁場干渉を低減する全遮蔽型測定変流器
• 標準配電盤への DIN レールまたはねじ取付けに対応
• COM465IP、CP9… 等の Bender ゲートウェイとの互換性

インターフェースとバリエーション

• RCMS150：BMS プロトコル対応の RS-485。機器上のアドレス範囲 2…90。バス上最大 89 台。
• RCMS150-01：Modbus RTU 対応の RS-485。機器上ポテンショメータで 1…99、バス経由で 1…247。バス上最大 247 台。

用途

• DC 0…2 kHz の周波数範囲で IΔ = 500 mA までの AC および DC 故障電流の継続測定・監視
• 最大 300 V、32 A の回路監視
• 設置スペースが限られる機器やビルディング／プラント監視への統合に適合
• 標高 2000 m までの運用が可能

バリエーション
RCMS150 | DC 24 V | BMS | B94053025
RCMS150-01 | DC 24 V | Modbus RTU | B94053026
RCMS150-W-01 | DC 24 V | Modbus RTU | B94053026W

オプション品
DIN レール取付用クリップ — B91080110
Condition Monitor（ゲートウェイ内蔵）(COM465IP / CP907-I 等) — B95061065 / B95061031 / B95061032
RS-485 中継器 DI-1DL — B95012047
残留電流監視システム*（RCMS460/RCMS490 系） — B94053001 / B94053002 / B94053005 / B94053006
*この場合、Condition Monitor／ゲートウェイは不要。測定値・アラーム表示には適するが、パラメータ設定には適さない。

技術仕様

• タイプ：AC/DC 感度型残留電流監視器（タイプ B）、LINETRAXX® RCMS150 シリーズ
• チャンネル数：6（K1…K6）、各チャンネル 2 測定経路（1 × RMS、1 × DC）
• 測定範囲 IΔ：最大 500 mA、周波数 DC…2 kHz
• 監視回路定格電圧：300 V、監視回路最大負荷電流：32 A
• 供給電圧：DC 24 V
• 通信：RS-485（BMS または Modbus RTU）
• 設定：チャンネルごとに 2 段階の応答設定（予警＋警報）
• アドレス範囲：RCMS150 2…90（最大 89 台）; RCMS150-01 1…99（機器上）/1…247（バス、最大 247 台）
• 取付け：DIN レールまたはねじ取付け
• 継続自己監視、全遮蔽型測定変流器
• 使用高度：最大 2000 m
