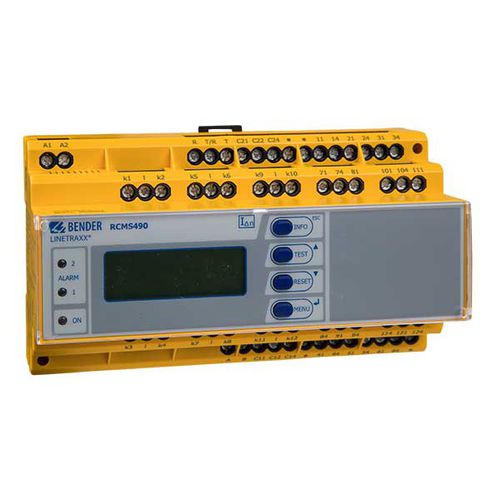

残余電流監視システム LINETRAXX® RCMS490-D

連続デジタルマルチチャンネル

製品説明
LINETRAXX® RCMS490‑D は、接地された電源系における故障電流、残留電流および運転電流を検出・評価するための多チャネル残留電流モニタです。各機器は12の測定チャネルを備え、複数台をBMS（RS‑485）でネットワーク化して大規模設備を監視できます。測定感度（交流、パルス直流、AC/DC感度）は、各チャネルに選定する測定用電流変成器（CT）により決定されます。

主なポイント / 概要

• 1台当たり12測定チャネル（残留電流測定またはデジタル入力として使用可）。
• RCMS490 仕様：チャネル毎に1接点のアラーム出力。他バリアントはグローバルなアラームリレーを備える。
• 各チャネルで適切なCTを選択することで、交流・パルス直流・AC/DC感度の測定を選択可能。
• True r.m.s. 測定、ハーモニクスおよび直流成分(DC)/THD解析、要員保護・火災保護・設備保護用に周波数特性を設定可能。

詳細
RCMSファミリ（RCMS460‑D/-L、RCMS490‑D/-L）は、閉型、分割型、矩形、フレキシブル等の各種CT（例：CTUB100、CTBS25、CTAC…、WR…、WS…、WF…）に対応します。CTUB100/CTBS25シリーズはAC/DC感度（Type B）測定に必要で、一部は24 V DC電源を要する場合があります。各チャネルに任意の組合せのCTを接続可能です。最大90台を1本のBMSバスに接続でき、最大1080測定チャネルの監視が可能です。

機能

• チャネル毎に測定方式選択（AC / パルスDC / AC‑DC感度）。
• True RMS 測定とハーモニクス、DC成分、THD の解析。
• 全チャネルの高速並列走査、プリセット機能および調整可能な時間遅延。
• 応答レンジ例：10 mA…10 A（0…2000 Hz）、6 mA…20 A（42…2000 Hz）、100 mA…125 A（42…2000 Hz、D4仕様）。
• 日付時刻付き履歴メモリ300データ、チャネル毎データロガー300データ。
• アラーム出力：グローバルリレー（各々1接点）を持つ機種、またはRCMS490のようにチャネル毎に1接点の機種あり。N/OまたはN/C選択可。外部テスト/リセットボタン接続対応。
• バックライト付きグラフィック表示（7セグ風）、アラームLED、CT接続の継続監視、設定のパスワード保護。

用途

• 配電盤、分電盤および据え付け機器の残留・故障・運転電流を広い周波数帯域で監視（CTにより0…2000 Hzまたは42…2000 Hz対応）。
• 可燃性環境での火災危険電流監視および火災保護のための迅速遮断。
• TN‑S 系統のEMC監視（浮遊電流、追加のN‑PE接続検出）。
• 高調波による中性線(N)の過負荷監視、PE/等電位導体の無電流監視。
• 履歴データに基づく実務的な点検間隔設定支援（例：DGUV V3等への準拠確認）。

バリアント（概要）

• RCMS490‑D‑1：供給 DC 16…94 V / AC 16…72 V, 42…460 Hz — 例 B94053005。
• RCMS490‑D4‑1：DC 16…94 V / AC 16…72 V, 42…460 Hz（D4 応答レンジ）— B94053011。
• RCMS490‑D‑2：DC 70…276 V / AC 70…276 V, 42…460 Hz — B94053006。
• RCMS490‑D4‑2：DC 70…276 V / AC 70…276 V, 42…460 Hz（D4）— B94053012。

関連測定用CTファミリ（例）

• CTUB100 / CTBS25 — AC/DC感度（Type B）用閉型CT、0…2000 Hz対応。
• CTAC…, WR…, WS…, WF… — 交流・パルス電流用の閉型、矩形、分割、フレキシブルCT（Type A）、42…2000 Hz対応。
• WF…フレキシブルCTはRCC420信号変換器と組合せて配線の柔軟性を確保。

アクセサリおよびシステム構成品（例）

• CTUB100用24 V DC電源（例：STEP‑PS シリーズ）。
• BMS/Ethernet統合用のゲートウェイ、リピータ、コンディションモニタ（COM465IP、CP907‑I、CP915‑I）。
• アラーム表示器、テスト/リセットモジュール、CT接続ケーブルおよび各種CT。

主な仕様（抜粋）

• 機種：LINETRAXX® RCMS490‑D。
• 測定チャネル：12ch/機器。
• BMSバスあたり最大接続台数：最大90台 → 最大1080チャネル。
• 応答例：10 mA…10 A（0…2000 Hz）；6 mA…20 A（42…2000 Hz）；100 mA…125 A（42…2000 Hz、D4）。
• 測定方式：True RMS、ハーモニクス／DC／THD解析。
• 履歴メモリ：300件、データロガー：チャネル毎300件。
• 通信：BMSバス（RS‑485）BMSプロトコル、ゲートウェイ経由での統合。
• 保護機能：人・火災・設備保護向けの周波数特性設定、時間遅延、プリセット、パスワード保護、CT接続の継続監視。
