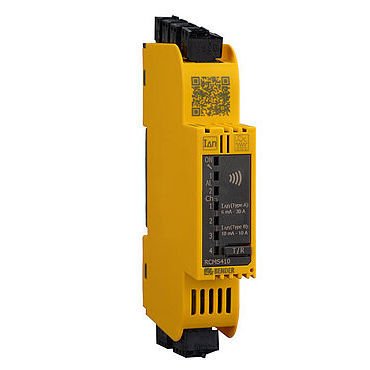

残余電流監視システム LINETRAXX® SmartDetect RCMS410

変圧器コンパクト連続

概要

• コンパクト筐体に4チャネル
• 各チャネルでAC、パルスDC、またはAC/DCに感度のある測定
• 400次高調波までの周波数解析
• 周波数応答の設定可能
• 各種インターフェースによる通信

製品概要
LINETRAXX® SmartDetect RCMS410 / RCMS425-L / RCMS425-D は、接地された電源システム向けの残留電流監視装置（RCM）で、交流、パルス直流、滑らかな直流に感度を持ちます。測定範囲は機器構成や変流器により異なりますが、約2 mA〜70 Aで、周波数範囲はDCおよび15 Hz〜20 kHzです。残留電流入力には対応する計測用変流器（例：CTUB100、CTACシリーズ）を接続してください。チャネルごとに事前警報値と主警報値を個別に設定可能で、RMS（AC/DC）またはAC成分・DC成分を個別に評価できます。警報表示はLED（RCMS410、RCMS425-L）またはTFT表示（RCMS425-D）で行われ、デジタル出力およびModbus RTUによる信号出力も可能です。デバイスはデジタルI/Oとアナログ出力を備え、パラメータはModbus RTUまたはBender Connectアプリを用いたNFCで設定できます。ソフトウェア機能モジュールにより追加機能を導入できます。

主な特徴

• AC、パルスDC、またはAC/DC感度の測定が可能な4チャネル
• 周波数応答の設定可能
• FFTによる高調波解析（最大400次）
• 機能モジュールによる機能拡張／後付け対応
• NFCによる簡単な設定（Bender Connectアプリ）
• 顧客特注の出荷設定が可能

残留電流測定

• DIN EN 62020-1（IEC 62020-1）準拠の残留電流監視装置
• 4チャネルの残留電流測定（各チャネルは代わりにデジタル入力として構成可能）
• 特性選択：Type A、Type F、Type B、Type B+（構成／機能モジュールに依存）
• AC/DC（RMS）およびAC・DC成分の個別測定
• 周波数範囲：DC、15 Hz … 20 kHz
• 400次までの高調波解析およびTHD計算

応答値監視

• 可変の残留応答値 IΔn による主警報
• 事前警報：IΔn の 10…100 %
• AC/DC（RMS）またはAC／DC成分の個別評価
• 応答値レンジ例：
  - Type A: 6 mA…30 A
  - Type F: 6 mA…30 A (15 Hz…20 kHz)
  - Type B/Type B+: 10 mA…10 A（機能モジュールBが必要）
• チャネルごとの測定モード：過電流（標準）、低電流、ウィンドウモード
• 応答遅延および解除遅延などの時間遅延設定可能
• チャネルごとの故障メモリ動作選択、プリセット／リロード機能、起動遅延および起動状態の設定可能
• 変流器接続の連続監視

表示と操作

• Bender ConnectアプリによるNFCインターフェースでのパラメータ設定
• RCMS410、RCMS425-L：LEDバーグラフ、装置状態LED、事前警報・主警報LED、チャネルごとの警報LED
• RCMS425-D：TFT表示、装置状態LED、警報LED、フルテキストメニュー、4ボタン操作
• 統合されたテスト／リセットボタンと外部ボタン接続
• オプションで封印可能な透明カバー

インターフェース

• デジタル入力1、デジタル入出力1、マルチファンクションのデジタル／アナログ出力1
• RS-485（Modbus RTU）
• 通電時／無通電時のパラメータ設定用NFCインターフェース

電源

• DC 24 V（RCMS410）
• AC/DC 100…240 VおよびDC 24 V（RCMS425-L、RCMS425-D）

用途

• 負荷や設備の残留電流、故障電流、定格電流の測定・解析
• 据置設備の残留電流監視（定期試験の代替）
• 絶縁劣化の進行検知による予防保全支援
• 火災危険のある露出設置場所での電流監視
• TN‑SシステムのEMC監視（漏れ電流や追加のN‑PE接続検出）
• PEおよび保護接地導体の電流不在監視
• 高調波によるN導体の過負荷監視

バリエーション (タイプ | 表示 | I/O; リレー | 電源 | 幅)
RCMS410 | LED bargraph | M+, Q, I | DC 24 V | 1 DU
RCMS425-L | LED bargraph | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU
RCMS425-D | TFT display | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU

機能モジュール（ソフトウェアライセンス）

• A: 高調波解析（FFT）
• B: AC/DC感度の測定および評価（Type B/B+ 用変流器に必要）
• C: Type A 外部変流器の接続

オプションアクセサリ（抜粋）

• STEP-PSシリーズ電源（接続可能な変流器数に応じたクラス）
• 計測用変流器シリーズ：CTUB100、CTBS25、CTAC、WR/WSシリーズ 等

技術仕様

• 製品ファミリ：LINETRAXX® SmartDetect RCMS
• チャンネル数：4
• 測定感度/範囲：2 mA … 70 A（変流器と構成に依存）
• 周波数応答：DC, 15 Hz … 20 kHz（設定可能）
• 高調波解析：最大400次、THD算出
• 測定モード：RMS（AC/DC）、ACおよびDC成分の分離測定
• 選択可能な特性：Type A、Type F、Type B、Type B+
• インターフェース：RS-485（Modbus RTU）、NFC、デジタルI/O、アナログ出力
• 電源：RCMS410 = DC 24 V；RCMS425-L/RCMS425-D = DC 24 V または AC/DC 100…240 V
• 表示：RCMS410/RCMS425-L = LED bargraph；RCMS425-D = TFT ディスプレイ
• 筐体幅：RCMS410 = 1 DU；RCMS425-L / RCMS425-D = 2 DU
