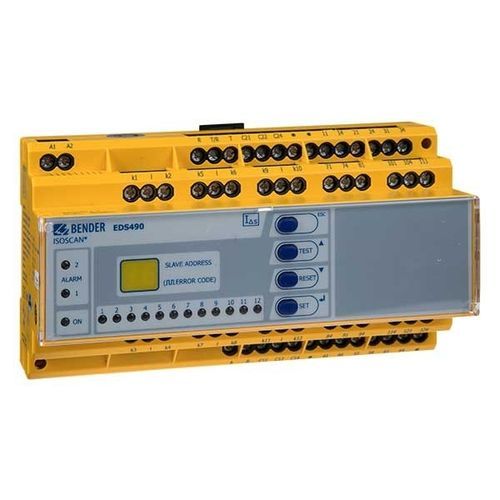

残余電流監視システム LINETRAXX® RCMS490-L変圧器連続デジタル
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 残余電流
- 用途
- 変圧器
- その他の特徴
- 連続, デジタル, マルチチャンネル
詳細
概要
LINETRAXX® RCMS490-L は、接地された電源の故障電流、残留電流および動作電流を検出・評価する多チャンネル残留電流監視装置です。各装置は12の測定チャネルを持ち、RCMS490バリアントはチャネルごとに1つの警報接点を提供します。BMSバス（RS-485）でシステムを拡張し、多数のサブ回路を監視できます。
主な機能
システムと測定用電流変成器
AC/DC感度（タイプB）測定には閉型のCTBS25またはCTUB100シリーズが必要（24 V DC 電源が必要）。交流およびパルス電流（タイプA）にはCTAC（閉型）、WR（矩形）、WS（開閉式）、WF（フレキシブル）シリーズを使用します。各チャネルにこれらのシリーズを任意に組み合わせて接続できます。最大90台のRCMS装置をBMSバス（RS-485、BMSプロトコル）で接続し、最大1,080チャネルを監視可能です。
特徴
用途
バリアント
Type | Supply voltage U_S | Art. No.
RCMS490-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053007
RCMS490-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053008
オプション品（抜粋）
電源
STEP-PS/1 AC/24 DC/0.5（CTUB100 最大4個まで用） | B94053110
STEP-PS/1 AC/24 DC/1.75（CTUB100 最大14個まで用） | B94053111
STEP-PS/1 AC/24 DC/4.2（CTUB100 最大34個まで用） | B94053112
DI-1PSM（RS-485中継器） | B95012044
リピータおよびインターフェースコンバータ（例）
COM465IP | 組込みゲートウェイを備えたCondition Monitor（Bender/Ethernet） | B95061065
CP907-I / CP915-I | BMS機器をTCP/IPネットワークに接続するCondition Monitor | B95061031 / B95061032 / B95061033 / B95061034
測定用電流変成器（抜粋）
パルス電流感度の例：CTAC20（ø20）B98110005；CTAC35（ø35）B98110007；WR70x175S（70x175）B11738；WS20x30（分割型）B98080601。
AC/DC感度の例：CTUB102-CTBC20（ø20）B78120011；CTBS25（ø25）B98120060。
ダウンロード
RCMS460/RCMS490 製品ファミリのデータシート、マニュアル、CE/UKCA宣言および技術資料が利用可能です。
技術仕様
LINETRAXX® RCMS490-L は、接地された電源の故障電流、残留電流および動作電流を検出・評価する多チャンネル残留電流監視装置です。各装置は12の測定チャネルを持ち、RCMS490バリアントはチャネルごとに1つの警報接点を提供します。BMSバス（RS-485）でシステムを拡張し、多数のサブ回路を監視できます。
主な機能
- 各チャネルごとに測定感度を選択可能：交流（タイプA）、パルス化直流、またはAC/DC感度（タイプB）は使用する測定用電流変成器に依存
- 定期点検時の絶縁試験の代替
- チャネルごとの警報（RCMS490）または装置レベルの警報リレー
- 高調波、直流成分、THD の解析
- 消防保護および設備保護のための周波数応答設定
システムと測定用電流変成器
AC/DC感度（タイプB）測定には閉型のCTBS25またはCTUB100シリーズが必要（24 V DC 電源が必要）。交流およびパルス電流（タイプA）にはCTAC（閉型）、WR（矩形）、WS（開閉式）、WF（フレキシブル）シリーズを使用します。各チャネルにこれらのシリーズを任意に組み合わせて接続できます。最大90台のRCMS装置をBMSバス（RS-485、BMSプロトコル）で接続し、最大1,080チャネルを監視可能です。
特徴
- 実効値（True r.m.s.）測定
- 装置あたり12測定チャネル（残留電流測定またはデジタル入力）
- 全チャネルの高速並列スキャン
- 応答範囲例：10 mA…10 A（0…2000 Hz）；6 mA…20 A（42…2000 Hz）；100 mA…125 A（42…2000 Hz）等
- プリセット機能および可変時間遅延
- 日付/時刻付き履歴メモリ300レコード、チャネル毎データロガー300レコード
- CT接続の連続監視および設定のパスワード保護
- バックライト付きグラフィック表示と警報LED
用途
- 周波数帯域内での残留電流、故障電流および動作電流の測定・評価（CTにより0…2000 Hzまたは42…2000 Hz）
- 可燃環境における火災危険電流の監視および迅速な遮断による防火
- TN-SシステムにおけるEMC監視（漏れ電流や追加のN‑PEブリッジ検出）
- 高調波による中性線(N)の過負荷監視
- PEおよび等電位導体が無電流であることの確認
- 固定電気設備の残留電流監視による実務的な試験間隔の決定（例：DGUV V3 準拠）
- デジタル入力の監視
バリアント
Type | Supply voltage U_S | Art. No.
RCMS490-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053007
RCMS490-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053008
オプション品（抜粋）
電源
STEP-PS/1 AC/24 DC/0.5（CTUB100 最大4個まで用） | B94053110
STEP-PS/1 AC/24 DC/1.75（CTUB100 最大14個まで用） | B94053111
STEP-PS/1 AC/24 DC/4.2（CTUB100 最大34個まで用） | B94053112
DI-1PSM（RS-485中継器） | B95012044
リピータおよびインターフェースコンバータ（例）
COM465IP | 組込みゲートウェイを備えたCondition Monitor（Bender/Ethernet） | B95061065
CP907-I / CP915-I | BMS機器をTCP/IPネットワークに接続するCondition Monitor | B95061031 / B95061032 / B95061033 / B95061034
測定用電流変成器（抜粋）
パルス電流感度の例：CTAC20（ø20）B98110005；CTAC35（ø35）B98110007；WR70x175S（70x175）B11738；WS20x30（分割型）B98080601。
AC/DC感度の例：CTUB102-CTBC20（ø20）B78120011；CTBS25（ø25）B98120060。
ダウンロード
RCMS460/RCMS490 製品ファミリのデータシート、マニュアル、CE/UKCA宣言および技術資料が利用可能です。
技術仕様
- 製品ファミリ：LINETRAXX® RCMS（RCMS490-L 端末）
- 測定チャネル：装置あたり12チャネル
- BMSバス（RS-485）経由で最大90台／最大1,080チャネルに拡張可能
- 測定種別：AC、パルスDC、AC/DC感度（使用CTに依存）
- 周波数応答範囲：0…2000 Hz および 42…2000 Hz（CTによる）
- 応答範囲例：10 mA…10 A；6 mA…20 A；100 mA…125 A（バリアントに依存）
- アラーム：チャネル毎アラーム（RCMS490）または装置レベルのアラームリレー
- 履歴メモリおよびデータロガー：300レコード
- インターフェース：BMSバス（RS-485）；Ethernet/Modbus/SNMP用ゲートウェイあり
- 表示/操作：バックライト付きグラフィック表示と警報LED
- 保護/設定：周波数応答および時間遅延の調整；パスワード保護；CT接続の連続監視
- 適合性：CE/UKCA文書あり
